Реконструкция системы холодоснабжения

Системы холодоснабжения — обеспечение низкого температурного режима помещений различного назначения с целью получения комфортного микроклимата или требуемых условий на промышленных предприятиях для осуществления определенных технологических процессов.

На многих предприятиях общественного питания, а также в торговых организациях широко используются промышленные чиллеры для хранения и охлаждения продуктов питания.

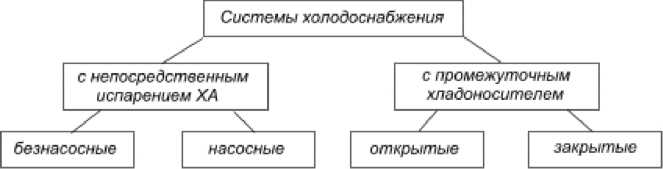

Холодоснабжение может осуществлять­ся как от холодильных станций, так и от холодильных установок. Схема холодоснабжения представляет собой схему взаимосвязи холодильных станций или установок с потребителями холода.

При разработке схем холодоснабжения стремятся к созданию опти­мальных условий работы системы. Это, в первую очередь, приближение ис­точника холода к его потребителям, что существенным образом снижает по­тери холода и дополнительные энергозатраты, связанные с гидравлическими потерями.

Подготовка технического задания на проектирование системы холодоснабжения предприятия - это один из самых ответственных этапов реконструкции. Цена ошибки при подготовке технического задания очень высока, ее последствия невозможно исправить прекрасным техническим решением и безупречным качеством оборудования. Если реальные режимы тепловых нагрузок сильно отличаются от проектных параметров холодильной системы, то говорить о соблюдении технологических условий производства и хранения продуктов не приходится.

Как избежать подобного и получить от запланированной реконструкции максимальный экономический эффект? В первую очередь необходимо четко описать конечную цель реконструкции - планируемые объёмы переработки сырья и технологические процессы, возникающие при переработке сырья в конечный продукт. В случае высоких сезонных колебаний суточной переработки сырья необходимо указать минимальные и максимальные объемы. Это важно при выборе технического решения и подборе оборудования. Безусловно, существуют стандартные требования в соответствии со СНиП к составлению технического задания на проектирование. Однако практика показывает, что большая часть заказчиков, столкнувшись с подобного рода документами, относятся к их заполнению формально или, в силу отсутствия опыта, недостаточно тщательно.

Принято считать, что составление задания на проектирование холодильной системы - дело службы главного инженера предприятия. Да, язык технических расчетов - это язык инженеров, но для составления задания, рассчитанного на значительное увеличение объемов переработки продукции, необходимо участие многих служб предприятия. Служба маркетинга представляет прогнозы по развитию рынка продаж на несколько лет вперед, отдел закупок сырья подтверждает возможности по привлечению сырья для прогнозируемых объемов продаж, служба главного технолога совместно со службой главного инженера определяют параметры работы технологического оборудования и подтверждают возможность переработки предполагаемых объемов.

На основании всего вышеизложенного составляется технологическая карта производства. В техническое задание на реконструкцию системы холодоснабжения включают все операции из технологической карты, связанные с процессами охлаждения. Эта таблица с комментариями, характеризующими особенности техпроцесса, представляется специалистам холодильных компаний для составления графика тепловых нагрузок, который ложится в основу проектирования.

Очень важно, чтобы холодильная компания, получившая задание на проектирование, обладала опытом работы в промышленности, поскольку знание основ технологии переработки сырья позволяет оптимальным образом совместно службой главного инженера и главного технолога перераспределить тепловую нагрузку на систему холодоснабжения и, тем самым, снизить стоимость оборудования и последующих расходов по его использованию. Основные процессы, связанные с охлаждением продукта производства, делятся на группы, разделяющиеся по виду хладоносителя и его температуре, по виду охлаждаемой продукции - твердой (в том числе в потребительской упаковке) или жидкой - и специфическим требованиям к каждому из процессов.

Технические решения и методология подбора оборудования у ведущих холодильных компаний различаются, однако основой для разработки является задание на проектирование. Затраты времени на подготовку задания на реконструкцию системы холодоснабжения будут в полной мере компенсированы на этапе принятия технического решения при составлении принципиальной схемы холодоснабжения и при дальнейшем расчете параметров холодильной системы. Нормальной практикой считается привлечение специалистов холодильных компаний на проведение разработки технического задания на реконструкцию. Западные перерабатывающие компании широко используют привлечение специалистов высочайшего уровня квалификации для надзора за проектами подобного уровня. Это позволяет заказчику контролировать все этапы проведения проекта от составления технического задания до проведения анализа предложенных проектных решений и дальнейших работ по реконструкции системы холодоснабжения.

Этапы

Этап 1. Разработка технического задания

Если вы сталкиваетесь с этим вопросом не первый раз и у вас уже есть сформированные пожелания относительно оборудования, технических стандартов или есть уже готовое техническое задание – вы просто отправляете его нам. Если вы понятия не имеете с чего начинать – с вами созванивается или встречается наш менеджер, уточняет все потребности и самостоятельно заполняет ТЗ. После чего переходим к следующему этапу.

Этап 2. Составление коммерческого предложения

После анализа ТЗ мы отправляем вам предварительное коммерческое предложение (КП). Предварительное КП будет содержать усредненную стоимость, рассчитанную на основании аналогичных проектов. Если цена вас устраивает, тогда сотрудники выезжают на ваш объект, изучают особенности поставленной задачи (нюансы архитектуры здания, схемы коммуникаций, специфику торгового зала и прочее). После этого мы уже можем разработать решение, в котором будут учтены все тонкости конкретно вашего проекта.

Этап 3. Составление сметы после сбора информации

Разрабатывая смету проекта после осмотра объекта, мы руководствуемся следующими критериями:

• Удовлетворить требованиям ТЗ;
• Удовлетворить требованиям руководящих документов (санитарные нормы, строительные нормы и правила и др.);
• Учесть сложности и нюансы проекта;
• Разработать оптимальное предложение на основе имеющихся у нас ресурсов (персонал, оборудование, технологии).

В итоге вы получаете готовое технологическое решение, которое полностью решит поставленную перед нами задачу. Данное решение будет основано на новейших эффективных технологиях. Вот некоторые из них:

• Установка электронного терморегулирующего вентиля вместо обычного ТРВ. Данное новшество помогает уменьшить количество запусков компрессоров, удерживая нужную температуру внутри системы даже при перепадах температуры;
• Установка частотного преобразователя. Позволяет уменьшить расход электроэнергии, настраивая работу компрессоров и конденсаторов на экономичный режим;
• Разработка специальных мероприятий, направленных на уменьшение уровня шума и вибрации;
• Утилизация тепла - использование выделяемого системой тепла для энергосбережения и экономии на вашем предприятии. Смотреть конкретные пример утилизации тепла на предприятиях можно здесь (с расчетами эффективности).

Этап 4. Подбор оборудования

Стильный дизайн, современные технологии и доступные цены по сравнению с аналогичными моделями европейского производства – вот далеко не все преимущества, благодаря которым продукция пользуется отличном спросом у покупателей.

Этап 5. Монтаж оборудования

Монтаж оборудования в среднем занимает от недели до трех. В случае если на объекте еще не закончены какие-либо ремонтно-строительные работы, монтаж оборудования может быть продлен на две-три недели. Поэтому сроки монтажа оговариваются отдельно, в зависимости от конкретной ситуации на объекте.

Этап 6. Контроль

Вашим проектом будут заниматься сразу несколько специалистов. Электрики настроят энергоснабжение системы, сборщики выполнят сборку и подключение оборудования, инженер проведет наладку и запуск всей системы. Дополнительно весь процесс контролирует руководитель технического отдела.

Этап 7. Сдача объекта и техническое обслуживание

С момента сдачи объект заказчику начинается период гарантийного обслуживания, который составляет 1-2 года в зависимости от условий Договора. В момент сдачи объекта мы также рекомендуем заключить договор на сервисное обслуживание.

В зависимости от условий работы предприятия и потребностей заказчика мы можем предложить различные варианты реконструкции систем холодоснабжения:

• с сохранением в качестве хладагента в системе аммиака;
• с полной заменой аммиачной системы на фреоновую;
• комбинированное применение аммиачной и фреоновой систем.

Предусматривается полная автоматизация холодильной системы с применением микропроцессорных блоков управления и выводом всех параметров на персональный компьютер.

При проведении реконструкции производим необходимый капитальный ремонт реконструируемых помещений с заменой изоляции и установкой термоизоляционных автоматических дверей.

Устанавливаем автоматизированные системы контроля уровня загазованности, регистрации и оповещения об утечках аммиака с программным комплексом прогнозирования аварийных ситуаций и последующей передачей информации в центр мониторинга МЧС.
