Диагностика и обследование вентиляции

Вентиляция обеспечивает подачу свежего воздуха и удаления отработанного из помещений, поддерживая в них комфортный микроклимат. Для долгосрочной и надежной работы системы, а также для предотвращения ее неожиданного выхода из строя, необходимо регулярно производить диагностику систем вентиляции и плановое обслуживание, предупреждающее серьезные поломки оборудования.

Диагностика является основным и первоочередным мероприятием по обслуживанию вентиляционной системы. Именно своевременное обследование систем вентиляции является главной предупредительной мерой, позволяющей выявить повреждения, обнаружить неисправности и неполадки. Сервисное обследование позволяет убедиться в работоспособности всех узлов и агрегатов системы, свести на нет риск возникновения поломки, а в случае необходимости - вовремя произвести ремонтные работы.

Диагностика вентиляционных систем может быть осуществлена с целью:

• профилактическая диагностика, то есть для подтверждения соответствия (или не соответствия) данной вентиляционной системы действующим нормативно-техническим документам
• диагностика при наличии проблем в системе, целью которой является выяснение причины неполадки и ее последующее устранение

Диагностика вентиляции является обязательной планово-предупредительной работой, которая позволяет не только держать под контролем техническое состояние элементов климатической системы, но и позволяет избежать их неожиданного дорогостоящего ремонта или даже, в случае невозможности ремонта, покупки нового оборудования. С помощью диагностики поддерживается исправное функционирование и работа вентиляционной системы.

Общие правила проведения работ по испытанию и регулировке действующих систем вентилирования и кондиционирования прописаны в нормативных документах.


Санитарно-эпидемиологическое обследование вентиляции

Согласно СанПиН 2.1.3.2630-10 для медицинских учреждений, контроль над состоянием вентиляционной системы должно осуществлять руководство предприятия. Регулярные санитарно-эпидемиологические осмотры систем вентиляции с последующим составлением акта предотвращают распространение возбудителей тяжелых заболеваний дыхательных органов. Проверки, согласно законодательству, необходимо проводить не реже одного раза в 6 месяцев, акт обследования вентиляции составляется по установленному образцу.

В ходе санитарно-эпидемиологических обследований вентиляционной системы в акт вносятся следующие данные:

• о параметрах микроклимата;
• о результатах анализа смывов с внутренних стенок вентканалов.

Полученные показатели сравнивают с требованиями нормативных документов СниП 41-01-2003 «ОВК». В акте осмотра вентиляции присутствуют рекомендации по нормализации работы или ремонту системы. Более подробно о заполнении в образце акта обследования вентиляции.

• копию лицензии Министерства по чрезвычайным ситуациям;
• копию свидетельства чистильщика, проделавшего работу;
• акт обследования системы вентиляции установленного образца.

Часто к акту обследования вентиляционной системы прикладываются поясняющие фотоматериалы.

На основании акта заполняется «Журнал учета дезинфекций и чисток вентиляционной системы». Данные из акта обследования каналов вентиляции используются для составления графика дезинфекций и спецобработок вентиляционных и климатических систем. Журнал учета обязателен для организаций, отапливаемых газовыми котельными.

Причины обращения за внеплановой диагностикой

• Система вентиляции не работает или работает некорректно
• Появились запахи гари из воздуховодов
• Перестал работать подогрев/охлаждение воздуха
• На пульте управления или контроллере появилась ошибка и оборудование перешло в режим аварии
• Во время работы вентиляционной системы издаются посторонние шумы
• В процессе работы системы появилась вибрация
• Снизилась производительность системы
• Вентиляция или ее отдельные элементы не включаются/выключаются
• Прекратилась подача/забор воздуха

При наличии хотя бы одного из вышеперечисленных признаков необходимо провести диагностирование вентиляционной системы с целью выявления причины неполадки. Впоследствии производится ремонт вентиляции, замена каких-либо элементов, замена компонентов оборудования, отладка и запуск в работу.

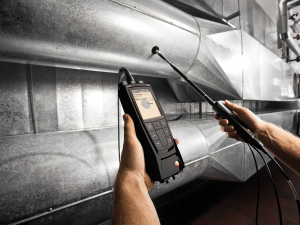

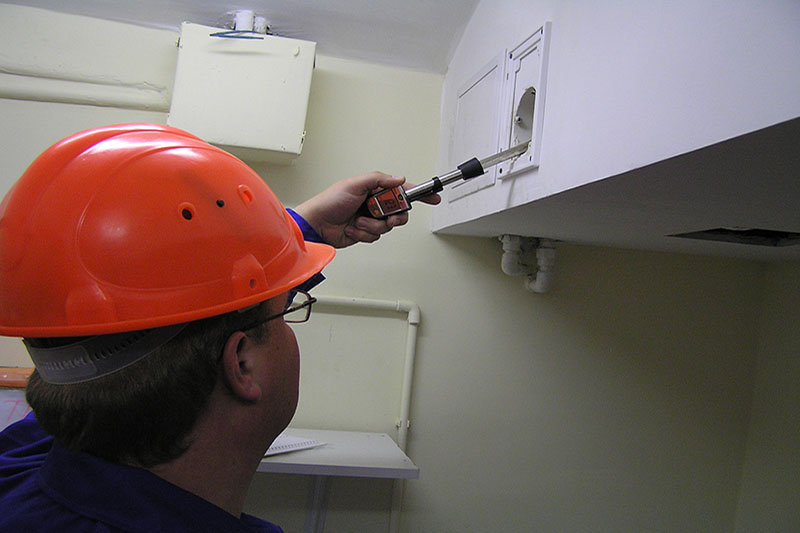

Диагностика осуществляется квалифицированными специалистами с использованием специализированного оборудования. После выполнения всех необходимых сервисных работ (проводятся согласно утвержденному техническому заданию) компания-исполнитель выдает заказчику акт обследования системы вентиляции.

Акт обследования вентиляционной системы содержит наименование, назначение и расположение вентиляционной системы; оценку общего технического состояния вентсистемы, производительности системы и ее сравнение с производительностью, соответствующей заявленному проекту. Также в данном документе указаны результаты проверки с перечислением неисправностей конкретных элементов; а также заключение, на основании которого делается вывод о том, отвечает ли вентиляция требованиям СНиПа, допускается ли система в эксплуатацию. Образец акта диагностики системы вентиляции представлен на фото.

Диагностика вентиляционной системы включает:

• Анализ воздуха (по химическим показателям, по наличию загрязняющих веществ, взвеси, пыли) на входе и выходе вентиляционной системы, а также на ее отдельных участках.

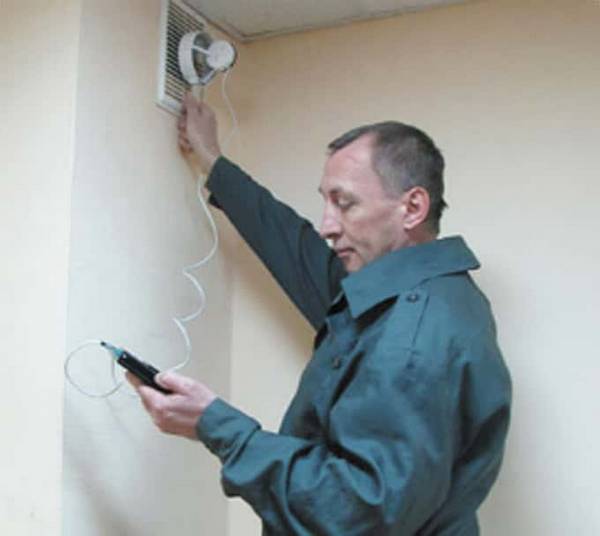

• Определение перепада между давлением в помещении и за его пределами.
• Измерение температурного режима помещения
• Обследование воздуховодов и вентиляционных фильтров.
• Проверка целостности системы
• Диагностика герметичности вентиляционных коробов, диффузоров, патрубков в местах их соединения с блоками
• Проверка вентиляционных каналов на проходимость
• Проверка технического состояния оборудования:
• Осмотр теплообменных аппаратов
• Диагностика теплоизоляции воздуховодов
• Инспектирование вентиляторов и электродвигателей
• Тестирование устройств электроснабжения, автоматизации и управления.
• Сравнение рабочих показателей системы с нормативными.
• Оценка риска возникновения аварийной ситуации.
• Составление акта о результатах диагностики.

Объем и содержание диагностических работ определяется типом вентиляции: приточная, вытяжная или приточно-вытяжная система.

Диагностика приточной системы вентиляции

Основная задача приточной системы вентилирования заключается в подаче свежего уличного воздуха, прошедшего очистку от загрязнений и пыли, в помещение. Главное - обеспечение требуемого проектной документацией расхода воздуха в помещении; эффективная очистка подаваемого уличного воздуха.

Характерные неисправности приточной вентиляционной системы:

• Потеря производительности
• Нарушение работы оборудования (вентиляторы, калорифиеры, электрические заслонки, автоматика)
• Появление неприятных запахов
• Загрязненность фильтров

Диагностика вытяжной системы вентиляции

Назначением вытяжной системы является удаление отработанного (загрязненного) воздуха из помещения.

Основные неисправности:

• падение производительности, т.е. создаваемого принудительного оттока воздуха
• выход из строя вытяжных вентиляторов или частотных регуляторов мощности

Диагностика приточно-вытяжной системы вентиляции

Приточно-вытяжная система должна одновременно обеспечивать подачу свежего и забор отработанного воздуха в помещении. Помимо перечисленных выше неисправностей диагностика приточно-вытяжной системы необходима, если:

• Любое из возможных нарушений приточной и вытяжной вентиляции
• Загрязненность теплообменников-рекуператоров или поломка
• Нарушение в работе системы рециркуляции воздуха

В период использования в вентиляционной системе любого помещения происходит накопление различного рода загрязнений: пыль, мусор, жир, грибковые и бактериальные микроорганизмы. Перемещаясь вместе с воздушным потоком по системе воздуховодов, они попадают в обслуживаемое данной вентиляцией помещение, что может нанести урон здоровью человека, произвести инфицирование. Поэтому наряду с техническим контролем работы вентиляционной системы необходимо осуществлять своевременное санитарно-эпидемиологическое обследование вентиляции.

Санитарно-эпидемиологическое обследование вентиляции подразумевает проведение следующих мероприятий:

1. Взятие смывов из системы вентиляции (кондиционирования) для проведения микробиологического лабораторного анализа на наличие патогенной микрофлоры.
2. Взятие смывов осуществляется с помощью стерильного ватного тампона, размещенного на металлической или стеклянной палочке, вмонтированной в пробирку.
3. Оценка степени загрязнения поверхности воздуховодов и других элементов вентиляционной системы различными отложениями (визуальный осмотр с последующей фотофиксацией)
4. Оценка эффективности ранее проведенных дезинфицирующих и очистных работ
5. Анализ результатов исследования

На основании проведенного санитарно-эпидемиологического обследования экспертной комиссией принимается решение о необходимости организации мероприятий по очистке воздуховодов и других элементов системы от органического и неорганического налета, а также о необходимости проведения дезинфекции вентиляционной системы.

Система вентиляции требует дезинфекции и очистки, если на поверхностях воздухопроводов и воздухораспределителей было обнаружено явное загрязнение, а также если по результатам лабораторного исследования во взятой с поверхности пробы были выявлены вредоносные бактерии.

Результаты обследования вентиляции фиксируются в «Акте санитарно-эпидемиологического обследования системы вентиляции и кондиционирования воздуха объекта».
