Этапы проектирования

• Проектирование системы вентиляции начинается с составления ТЗ, в котором заказчик указывает характеристики объекта и требования к конечному результату;
• Изучение технической документации на обслуживаемый объект и, если объект готов, замерные работы;
• Выбор предпочтительного типа вентиляции;
• Расчет воздухообмена в соответствии с действующими на территории РФ методиками и СНиПами;
• Подбор оборудования вентиляционной системы: вентиляторы, воздуховоды, воздухораспределители и пр.;
• Проведение аэродинамического и акустического расчетов;
• Окончательная расстановка вентустановок и трасс воздуховодов;
• Составление планов-схем, чертежей, сметы на монтаж;
• Согласование проекта.

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

Что Вы получите в результате проведения проектирования

• Проект инженерных систем в соответствии с действующими нормами, правилами, ГОСТами;
• Графическую часть проекта, которая отображает принятые решения в виде схем, чертежей и других графических форм;
• Пояснительные записки к проекту, которая содержит описание принятых технических и прочих решений и результаты расчетов;
• Спецификации оборудования и материалов.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
	Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Данные, которые предоставляет заказчик

• Архитектурно-строительные чертежи здания;
• Дизайн проекта при наличии;
• Технологический проект при наличии;
• Проектные данные на существующие инженерные системы;
• Техническое задание на проектирование.

Особенности проектирования

Для создания комфортного микроклимата необходимо определить и сбалансировать множество параметров:

• мощность и производительность вентиляторов, создаваемое ими давление с учетом динамического сопротивления вентиляционных каналов;
• сечение вентиляционных трубопроводов и их разводка с учетом строительных конструкций, расположения вентиляционного и другого оборудования;
• расположение точек вытяжки и притока воздуха;
• состав и размещения оборудования для кондиционирования воздуха;
• состав контролирующих и управляющих устройств, их расположение, подключение;
• меры по снижению уровня шума, производимого работающим оборудованием, в том числе и распространяемого по воздуховодам.

Признаками качественного проекта вентиляции можно считать:

• циркуляция воздуха налажена во всех помещениях;
• бесшумная работа оборудования и воздуховодов;
• нет сквозняков и холодных зон;
• использование энергосберегающих технологий;
• простая адаптация системы к теплому и холодному сезонам.

Заказав профессиональное проектирование вентиляции сейчас, в будущем вы сможете избежать множества проблем, таких как: нарушение эстетики интерьера, шум, высокий расход электроэнергии, снижение производительности системы.

Профессиональный проект предусматривает мельчайшие нюансы эксплуатации объекта и создает оптимальные условия для проживания людей или хозяйственной деятельности.

Проект вентиляционной системы создается на ранних этапах строительства объекта – как часть общих проектных работ. Он должен учитывать требования противопожарной безопасности и санитарных норм, а также гармонично вписываться в общую архитектурную композицию. Своевременное создание проекта вентиляции позволить создать максимально эффективную систему при минимальных затратах на оборудование и коммуникации.

Нормы проектирования вентиляции (СНиПы, ГОСТ)

Проектирование вентиляционных систем осуществляется в соответствии со СНиП 41-01-2003 и СП 60.13330.2012. В основе любого проекта лежит тщательный расчет производительности системы. В зависимости от назначения помещения воздухообмен может исчисляться в объемных значениях (м3/ч) или кратности полной замены воздуха. Производительность всей вентиляционной системы определяется по производительности приточной вентиляции.

Для жилых помещений необходимый объем приточного воздуха обычно определяется из расчета 60м3/час на одного человека. Для спальни этот показатель может быть снижен до 30м3/час, так как во время сна потребление кислорода значительно снижается. Простейшая формула расчета производительности вентиляции по объему выглядит следующим образом:

V = N * Vn, где:

V – производительность вентиляции в м3,

N – максимальное число людей в помещении,

Vn – поправочный коэффициент, определяющий объем потребления воздуха одним человеком в зависимости от типа помещения. В СНиП 41-01-2003 приведены табличные значения:

Тип объекта	С естественным проветриванием	Без естественного проветривания
Производственные, промышленные объекты	30	60
Общественные, административные, муниципальные здания (полный рабочий день)	40	60
Общественные, административные, муниципальные здания (посещаемость - не более 2-х часов ежедневно)	40	20
Жилые помещения, площадь на 1 человека более 20 м2	30	60
Жилые помещения, площадь на 1 человека менее 20 м2	3 м3 на каждый м2 жилплощади	60

Данная таблица показывает расчет вентиляции исключительно по человеческому фактору. На производственных объектах на объем необходимого воздухообмена могут оказывать влияние:

• характер технологического процесса;
• тип оборудования;
• наличие дополнительных источников загрязнения.

При расчете производительности вентиляции для объектов здравоохранения, образования, общественного питания норму приточного воздуха необходимо рассчитывать в соответствии с требованиями профильных НД.

Воздухообмен высчитывается индивидуально для каждого помещения, затем цифры суммируются и округляются в сторону увеличения – это и будет необходимая мощность вентиляции.

С учетом всех дополнительных факторов (бытовая техника, обогреватели, домашние животные и пр.) производительность вентиляции жилых объектов составляет:

• Квартиры и небольшие частные дома – от 100 до 500 м3/ч;
• Коттеджи, таунхаусы, небольшие гостиницы – от 500 до 1000 м3/ч;
• Многоквартирные дома, гостиницы, санатории – от 1000 до 10000 м3/ч.

Еще одним популярным методом расчета систем вентиляции является кратный. Объем приточного воздуха рассчитывается по формуле

V = n * Vп, где:

Vп – объем помещения,

n – кратность воздухообмена, она составляет:

• санузлы – 7
• кухни – от 5 до 10
• офисные помещения – 3
• жилые объекты – 2

Примеры проектов

• Пример проекта по приточно-вытяжной вентиляции (1)
• Пример проекта по приточно-вытяжной вентиляции (2)
• Пример схемы системы воздухораспределения по приточно-вытяжной вентиляции
• Пример схемы приточно-вытяжной вентиляции и системы кондиционирования "Чиллер-Фанкойл" с расположением основного оборудования

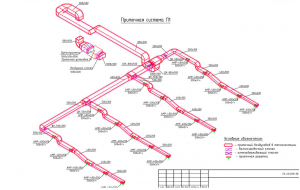

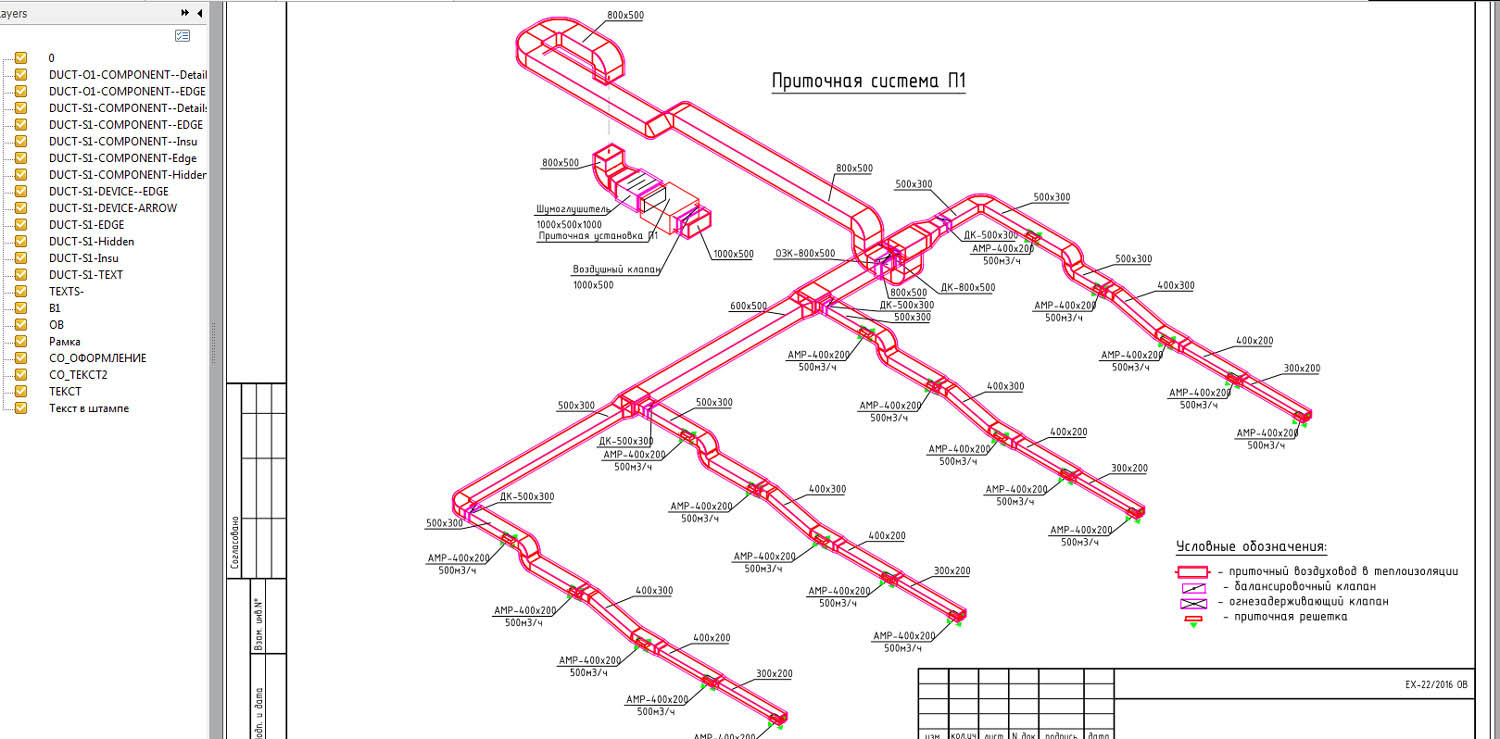

• Пример изометрической схемы системы приточной вентиляции

Акции и Скидки

При проведении комплексного проектирования в Компании «ЕвроХолод»:

• Предоставляем скидку на общую стоимость комплексного проектирования при условии проектирования 3-х и более разделов;
• Предоставляем скидку на поставку оборудования и материалов;
• Проводим инструктаж по управлению смонтированными системами;
• Предлагаем бесплатное разовое сервисное обслуживание (при условии реализации проекта «под ключ» – проектирование, поставка, монтаж).

Наша компания совместно с комплексным проектированием предоставляет дополнительные услуги:

• Предоставление смет и листов подбора оборудования на основании проектной документации;
• Разработка инженерной документации для проведения тендера. Мы поможем выбрать наиболее подходящее именно Вам решение;
• Разработка мероприятий по обеспечению соблюдения требований энергетической эффективности, составление энергетического паспорта;
• Подбор и поставка оборудования и материалов;
• Проведение монтажных работ;
• Проведение сервисного обслуживания;
• Переподбор оборудования.
