Автоматика вентиляции

Система автоматизации для вентиляции играет роль управляющего и контролирующего центра, при помощи которого вентиляционное оборудование запускается, останавливается, выводится на необходимый пользователю режим работы по температуре и/или влажности и другим возможным критериям. Помимо управляющих функций важное значение имеют функции контрольные, позволяющие предотвратить обмерзание водяных теплообменников, защитить циркуляционный насос гидрообвязки, обеспечивающие своевременное информирование о загрязении фильтров, о перегреве электронагревателя или о нештатно остановившемся вентиляторе. Таким образом при помощи системы автоматизации достигается эффект обеспечения в обслуживаемых впомещениях необходимой циркуляции свежего воздуха желаемой температуры и влажности и защиты климатообразующего оборудования от аварийных ситуаций — что позволяет ему долго работать и выполнять свои функции. Конечно, работоспобность системы в течение продолжительного периода времени возможна при грамотном обслуживании опытными специалистами службы эксплуатации.

Основные функции автоматики для вентиляции

• поддержание требуемой температуры приточного воздуха и температуры в помещении;
• дистанционное включение/выключение системы вентиляции;
• управление работой и производительностью вентиляторов;
• контроль состояния теплообменных агрегатов, таких как термостаты перегрева электронагревателей, защита водяного калорифера от замораживания по температуре воздуха и обратной воды, и т. д;
• контроль уровня загрязнения фильтров;
• автоматический переход в режим зима/лето;
• контроль и управление роторными и пластинчатыми рекуператорами, тепловыми насосами, увлажнителями и осушителями;
• управление циркуляционным насосом водяного калорифера с учетом показаний датчиков наружной температуры и давления теплоносителя с защитой от сухого хода;
• управление приводом заслонки наружного воздуха;
• контроль работы приточного вентилятора;
• отключение вентиляционной установки по сигналу пожарной сигнализации

Производители автоматики для вентиляции стремятся сделать свою продукцию не только более надёжной и функциональной, но и близкой к конечному пользователю. Ещё недавно наличие пульта управления было необязательной опцией, а сейчас это стало общепринятой нормой. Более того, ряд компаний предлагает своим потребителям диспетчеризацию (подключение к «умному дому»), управление вентиляцией через интернет, а также возможность управления вентиляцией с помощью мобильных устройств через специальные приложения по беспроводным стандартам (Wi-Fi, Bluetooth). Таким образом, автоматика вентиляции перестает быть сложным промышленным устройством и становится современной, легкой в обращении бытовой техникой.

Оборудование для системы автоматического управления вентиляцией

Выпускается ряд типов приборов, устройств и датчиков для создания автоматики управления вентиляцией. Для управления отдельным процессом, предназначены механизмы контроля. Но устройства не только контролируют весь процесс, но и управляют эксплуатацией одного участка схемы.



Поэтому, в состав автоматики входят десятки различных реле, датчиков и других приборов.

Важно. Как правило, для обслуживания вентиляции используются электронные приборы. Но для контроля над температурой нагрева или охлаждения воздуха устанавливают механический узел обвязки.

В состав автоматического устройства управления системой вентиляции, обязательно входят следующие приборы:

• регулятор температуры воздушных масс;

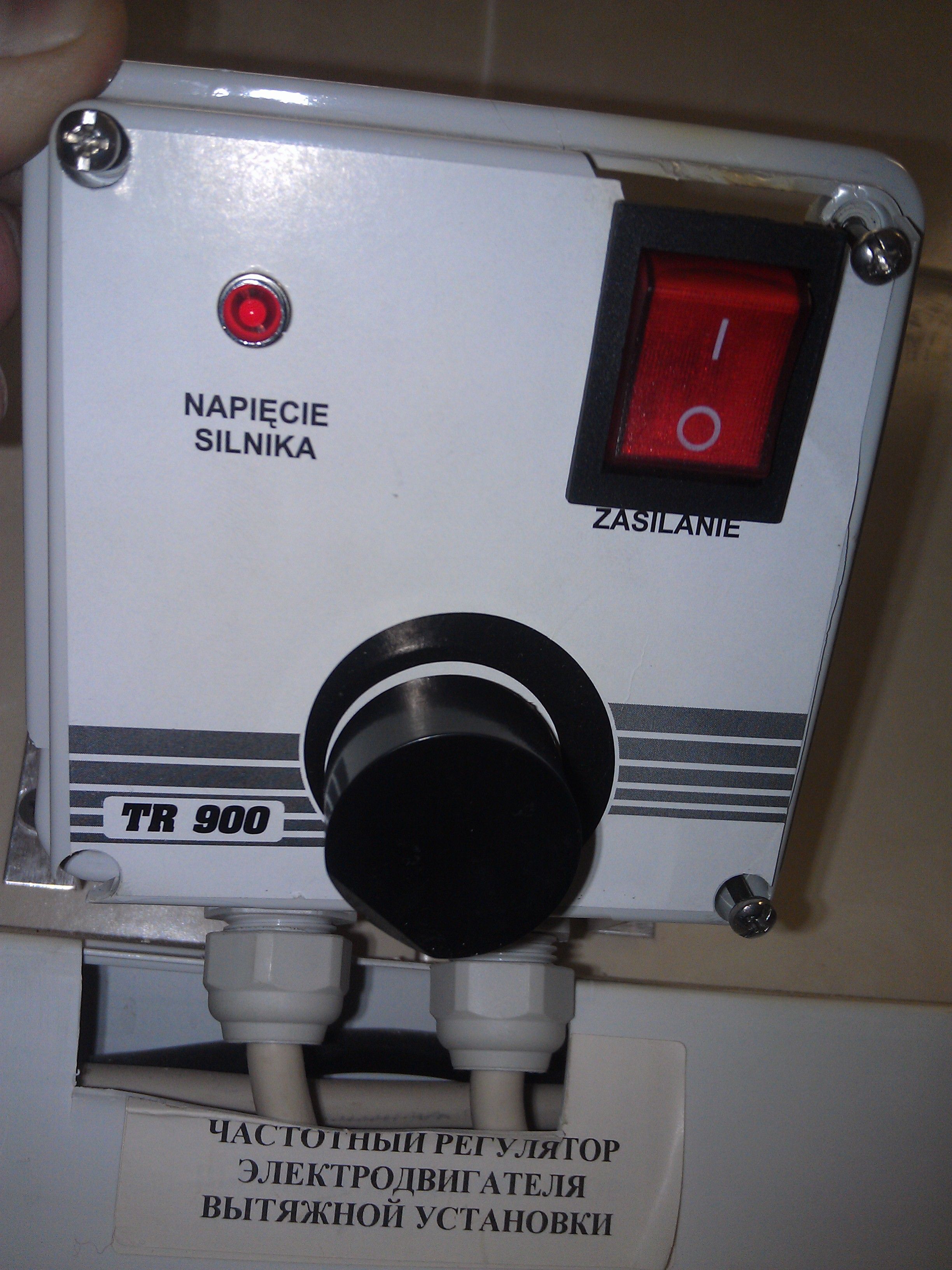

• прибор регулировки величины оборотов вентилятора;
• в узле обвязки устанавливается датчик нагрева воды и воздуха;
• привод управления запорным клапаном.

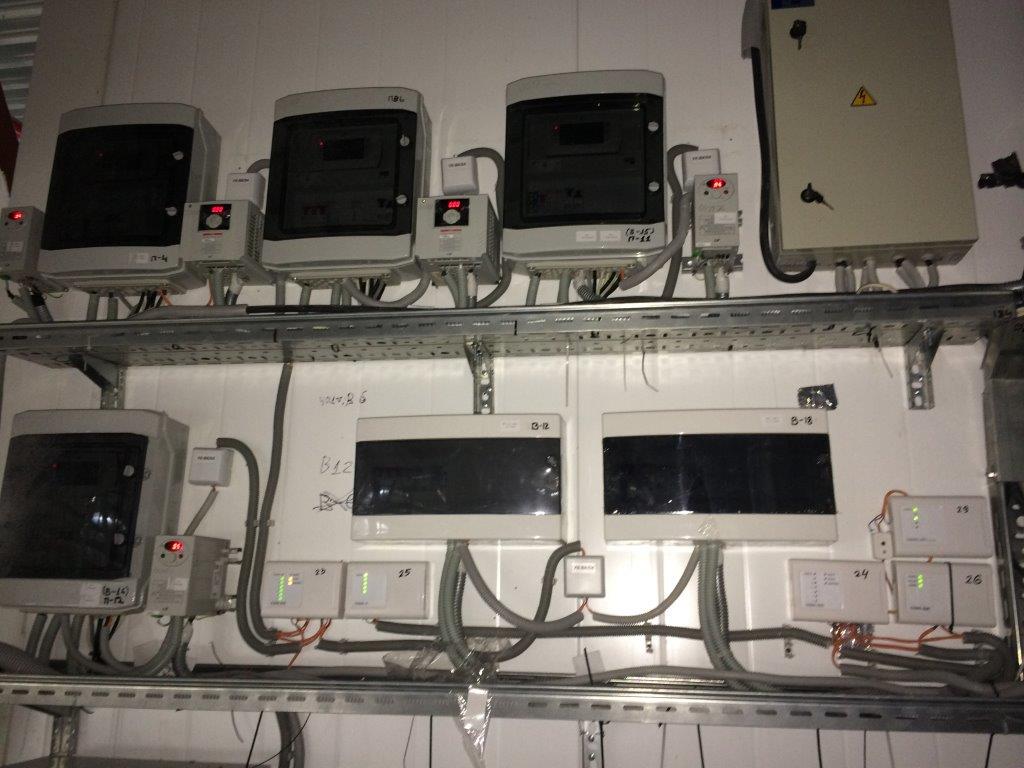

Но данные приборы производят локальное регулирование работы системы или делают замеры. Контроль и определение общего уровня безопасности, всего цикла работы вентиляционной системы, осуществляется с помощью шкафа центрального управления устройства вентиляции.

Сложность системы можно понять, ознакомившись с полным списком оборудования данного устройства. Количество определенных датчиков или реле может быть значительным, а некоторые приборы представлены в единственном числе. Рассмотрим устройство некоторых щитов автоматического управления.

Устройство вентиляционной щитовой для системы с установкой электрического калорифера

Для обустройства данной щитовой используются следующие составляющие автоматики:

• регулятор установки температурного режима (одним из лучших вариантов будет использование шведских деталей компании Regin);
• группа управления вентиляторами приточной, вытяжной системы. Лучшим вариантом является установка приборов, осуществляющих ступенчатую или плавную регулировку;
• индикаторы использования вентиляционной установки;
• группа приборов для поддержания номинальной температуры в помещении;
• выключение подачи электричества на калорифер, при отключении приточных вентиляторов;
• группа приборов для отключения, индикации загрязнения воздушных фильтров;
• устройство защитного отключения при перегреве системы;
• система автоматического выключения при пиковых токах короткого замыкания, значительных перегрузках.

Щитовая для обслуживания автоматики с водяными калориферами

Автоматика приточной вентиляции призвана обеспечивать безопасность при эксплуатации приборов подогрева воздуха, вентиляции помещения. Основной прибор щита – это контроллер AQUA шведского производства. Остальные составляющие устанавливают для решения следующих вопросов:

• производят управление вентиляторными устройствами;
• поддерживают заданную температуру воздушных масс;
• переключают режимы эксплуатации;
• управляют приводами клапанов с возвратными пружинами, обеспечивающими закрытие воздухозаборными клапанами, в случае выключения вентиляторных установок, коротком замыкании фазы на корпус;
• управляют работой насоса циркуляции воды в калорифере, устанавливаемом в узле обвязки;
• осуществляют контролирование за температурой воды в обратной магистрали при разных режимах работы, при выключении калорифера;
• выключают подачу энергии при загрязнении воздушного фильтра.

Автоматизация вентиляции позволяет решать сложные задачи в любых условиях и при различных режимах эксплуатации оборудования. Каждая схема вентилирования воздуха монтируется с автоматической системой управления процессом.

В заключение, отметим основные моменты, на которые следует обращать пристальное внимание при покупке приборов оснащения щита автоматического управления устройством вентилирования зданий.

Основной критерий выбора – это надежность комплектующих. Обязательно попросите у менеджера сертификат качества данных приборов, а также гарантии компании изготовителя щитов вентиляции и каждой отдельной детали. Обращайте внимание на наличие производственной базы для выполнения ремонта, гарантийного сервисного обслуживания вентиляционного оборудования, схемы автоматического управления процессом.

Каждый прибор должен иметь паспорт, инструкцию, схему подключения. Сегодня на рынке вентиляционного оборудования, различные производители предлагают разнообразный ассортимент комплектующих и схем устройств щитов вентиляции. Сделав правильный выбор, качественно выполнив монтаж автоматических шкафов, вы получаете надежное, безопасное оборудование, на достаточно долгое время.

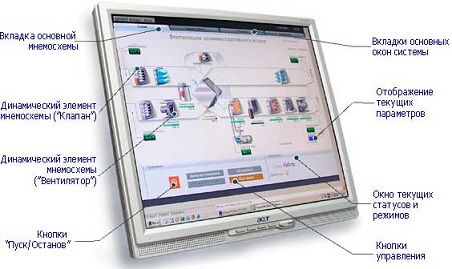

Диспетчеризация систем вентиляции и кондиционирования. Автоматизация вентиляции.

Специалисты Группы компаний "ЕвроХолод" имеют богатый опыт по проектированию, установке и запуску систем диспетчеризации вентиляции и кондиционирования в зданиях различного назначения.

Система диспетчеризации и мониторинга систем вентиляции и кондиционирования осуществляет контроль и управление на основе сигналов, поступающих от датчиков влажности, температуры, содержания углекислого газа и пыли в воздухе.

Зачастую подобные устройства монтируются в помещениях и воздуховодах. В совокупности представленные датчики позволяют отслеживать ресурс, а также аварийные режимы работы оборудования.

Основные функции диспетчеризации систем вентиляции и кондиционирования воздуха:

• Индикация параметров отдельных узлов подсистемы с возможностью их настройки
• Извещение диспетчера в случае отказа отдельных устройств и агрегатов, а также при возникновении внештатных ситуаций
• Оперативный перевод систем в аварийные режимы работы в предопределенных ситуациях, например, выключение агрегатов общеобменной вытяжной и приточной вентиляции
• Запуск аварийной вентиляции при пожаре для удаления дыма (осуществляется в случае срабатывания пожарной сигнализации)
• Поддержание параметров воздуха в соответствии санитарным нормам
• Регулирование температуры и влажности воздуха, проникающего в систему воздуховодов приточной вентиляции
• Перевод систем как приточной, так и вытяжной вентиляции в режим энергосбережения в часы пониженных нагрузок
• Отработка заданных алгоритмов группового включения/выключения вентиляционно-кондиционирующих установок.

Монтаж

Несмотря на то, что многим людям может хватить знаний и умений, чтобы подключить автоматику самостоятельно, нужно помнить, что специалисты, прошедшие авторизованное обучение у производителя оборудования, без сомнения, лучше пользователя знают все нюансы оборудования. Они смогут смонтировать и настроить автоматику для получения пользователем максимального удобства и комфорта. Важно помнить и о сервисном обслуживании, которое также стоит доверить профессионалам — надежным компаниям, имеющим большой опыт работы с автоматикой для вентиляции.
