Система кондиционирования воздуха - необходимый атрибут высококлассного здания. Для общественных зон обычно применяют системы центрального кондиционирования, а в жилой зоне - как центральные, так и местные (поквартирные) установки, такие как сплит- и мульти-сплит системы.
Требования к условиям комфортности
Основной задачей кондиционеров воздуха является поддержание комфортных условий в помещении. Как известно, для поддержания всех жизненных процессов температура тела у человека должна быть постоянной и составлять 36,6°С. При этом надо учесть, что человек выделяет тепло, причем, количество этого тепла меняется в зависимости от интенсивности его деятельности и может составлять от 80 до 400 Вт. Ощущение комфортности во многом и определено соотношением количества выработанного и отведенного тепла от организма. В случае, если количество отведенного тепла превышает выработанное организмом, то у человека возникает ощущение холода, а если отвод тепла будет слишком мал, то будет наблюдаться перегрев тела, что может привести даже к тепловому удару.
Основными параметрами, определяющими теплообмен человека с окружающей средой, являются температура и относительная влажность окружающего воздуха. В отечественных нормативах существует такое понятие, как оптимальные и допустимые параметры микроклимата. Зоной допустимых величин для температуры воздуха будут являться значения от 20 до 28°С. Относительную влажность рекомендуется поддерживать при этом от 50 до 60%. Причем, надо иметь ввиду, что при снижении относительной влажности воздуха до 40% возможно повышение температуры до 29-31°С.
В некоторых зарубежных странах для оценки комфортности введен индекс дискомфорта, который учитывает как температуру, так и влажность окружающего воздуха. Чем выше значение этого индекса, тем больше людей будут ощущать дискомфорт в помещении. Значение индекса вычисляется следующим образом:
Индекс дискомфорта = (температура сухого термометра + температура влажного термометра) х 0,72 + 40,6
Температура влажного термометра - эта температура воздуха, имеющего 100% относительной влажности.
Оборудование
Холодильные машины центральных систем устанавливаются в большинстве случаев в нижней части здания или на кровле, в квартирах же ставят вентиляторные конвекторы - фэнкойлы.
В последнее время для центрального кондиционирования заказчики все чаще применяют мультизональные системы кондиционирования. При использовании местных систем в специально отведенных местах на фасаде здания монтируются наружные блоки, от которых к одному или нескольким внутренним блокам, установленным в комнатах квартиры, подводятся фреоновые магистрали.

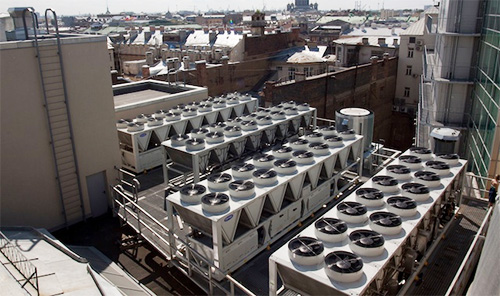

Рис. 4. Центральная система кондиционирования на основе чиллеров.
С технической точки зрения центральные системы в жилой зоне зачастую предпочтительнее. При их использовании к фэнкойлам и другим квартирным теплообменникам подводится экологически безопасная охлажденная вода. Система позволяет реализовывать в проектах новые подходы к кондиционированию, в частности, охлаждение ограждающих конструкций жилых помещений в теплое время года посредством охлаждающих змеевиков. В случае необходимости легко можно изменить конфигурацию магистралей, при достаточной пропускной способности возможно подключение новых потребителей.

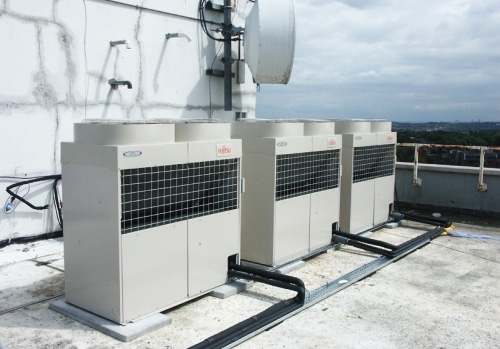

Рис. 5. Центральная система кондиционирования на основе мультизональных систем.
Однако при выборе вариантов системы охлаждения жилой зоны сегодня как никогда важно учитывать не только технические аспекты, но и экономические соображения. Так, при установке местной системы кондиционирования воздуха все затраты на проектирование, монтаж и эксплуатацию оборудования относят на счет заказчика — владельца квартиры, тогда как со службой эксплуатации оговаривается только размещение наружных блоков. А при использовании для климатизации помещений центральной системы кондиционирования затраты на установку оборудования несет инвестор, который затем возвращает вложенные средства, увеличивая стоимость квартир.
Индекс дискомфорта
Степень дискомфорта:
[70] или менее - Комфортабельно
[75] или менее - Некоторые люди чувствуют себя некомфортабельно
[80] или менее - 50% чувствуют себя некомфортабельно
[85] или менее - Все чувствуют себя некомфортабельно
[86] или более - Невыносимый дискомфорт
Осушение внутреннего воздуха
Во время работы кондиционера происходит осушение внутреннего воздуха. Процесс выделения влаги из воздуха хорошо можно проиллюстрировать на бытовом примере. Если Вы в летнее время наполните стакан холодным пивом, то на его поверхности появятся водяные капли (конденсат). Аналогичное этому явление имеет место в кондиционере воздуха. Испаритель подобен стакану пива. Когда воздух помещения проходит через холодный испаритель, влага, которую он содержит, конденсируется в виде воды.
В кондиционерах существует несколько режимов, при которых влага удаляется из воздуха. В летнее жаркое время при охлаждении помещения на поверхности испарителя, через который проходит внутренний воздух, поддерживается температура 10-14°С, что вполне достаточно для выпадения конденсата и влага, вне зависимости от нашего желания, удаляется из внутреннего воздуха. Этим достигается снижение относительной влажности до 50%, а иногда и ниже. Снижение относительной влажности в жаркое время года позволяет менее болезненно переносить высокую температуру.
Сложнее обстоит дело, когда температуры воздуха соответствуют комфортным условиям, а влажность превышает все допустимые значения и достигает 90% и более. Нередки такие значения относительной влажности для дождливой Ростовской осени. В этом случае в современных кондиционерах предусмотрен режим осушения воздуха. На первой стадии внутренний воздух проходит через испаритель, где он охлаждается и отдает влагу, процесс аналогичный жаркому периоду. На второй стадии, чтобы избежать ненужного охлаждения помещения, он нагревается при помощи электрического нагревателя. В кондиционерах, где такой режим не предусмотрен, возможно совместное использование кондиционера в режиме охлаждения с бытовым электрическим нагревателем.
Нагрев помещения
Ряд кондиционеров, представленных к продаже в настоящее время, обладают дополнительной возможностью обогрева помещения. Невольно возникает вопрос на каком принципе осуществляется обогрев?
Вы, вероятно, замечали, что в летнее время выходящий поток воздуха из наружного блока кондиционера теплый. Казалось бы, что простой заменой мест для наружного и внутреннего блоков, систему кондиционирования можно использовать для нагревания зимой. Однако, это не будет практичным. Поэтому вместо того, чтобы менять места расположения внутреннего и наружного блоков кондиционера, используется узел, который называется реверсивным клапаном на 4 направления, предназначенный для изменения направления потока хладагента (газа). Этот метод, который называется нагреванием с помощью теплового насоса, работает посредством забора тепла из наружного воздуха и выделения его внутри помещения.
Как тепло может быть извлечено из холодного воздуха зимой?
Как показано на диаграмме, приведенной ниже, даже, если только температура холодного воздуха составляет всего 7°С, температура, при которой хладагент испаряется в теплообменнике наружного блока, еще ниже (от 0°С до 3°С). Эта разница температур (4°С - 7°С) делает возможным извлечение тепла из наружного воздуха и использование его для нагревания внутри помещения.
Однако, чем ниже становится наружная температура, тем меньше разница температур, и тем сложнее извлекать тепло из наружного воздуха. Другими словами, нагревательная способность уменьшается при падении температуры наружного воздуха.
Когда наружная температура падает до 5°С, температура испарения внешнего теплообменника снижается ниже нуля градусов. Это вызывает замерзание влаги, находящейся в воздухе, и образованию инея на теплообменнике расположенному снаружи. Если ничего не предпринимать для его устранения, все больше и больше инея будет накапливаться и, в конце концов, путь для потока воздуха через теплообменник будет закрыт. Это сделает невозможным извлечение тепла из наружного воздуха. Чтобы это предотвратить, необходимо удалять иней.
Этого возможно добиться двумя способами:
- А. За счет изменения направления движения хладагента (обратный цикл). При этом цикл нагревания переключается в режим охлаждения. Это заставляет теплый газ хладагента из компрессора течь через покрытый инеем наружный теплообменник. В этом случае в период размораживания отопление помещения прекращается.
- Б. Этого же можно добиться и не прекращая нагрева помещения (нагревающие размораживание). В этом случае по мере того, как процесс нагревания продолжается, часть теплого газа хладагента с компрессора течет через наружный теплообменник.
В каталогах по кондиционерам, когда указывают на способность кондиционера работать на нагрев помещения (кондиционеры зима-лето), представляют значение его тепловой мощности. При определении этой величины производители кондиционеров учитывают необходимость размораживание наружных теплообменников. Измерения в этом случае производятся при комнатной температуре в 20°С и наружной температуре 20°С . Полученные значения для трех циклов размораживания и нагревания усредняются.
Основной характеристикой для процесса нагревания является коэффициент полезного действия (КПД). Этот коэффициент позволяет определить, является ли производительность бытового кондиционера воздуха хорошей или плохой. Чем выше КПД, тем больше производительность.
КПД = производительность (кВт) / потребляемая мощность (кВт)
Например, КПД теплового насоса, который потребляет 1.0 кВт мощности для производства 3.6 кВт тепла составляет 3.6 кВт / 1.0 кВт = 3.6.
Из представленного примера видно, что эффективность работы кондиционера на нагрев помещения значительно выше, чем электрические нагреватели. Ведь электрический нагреватель не может произвести количество тепла, большее своей мощности. Кондиционер за счет работы теплового насоса осуществляет перекачку тепла от холодного наружного воздуха к более теплому внутреннему.
