Проектирование системы кондиционирования производства

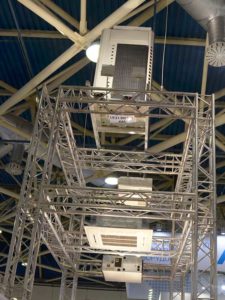

Состояние микроклимата производственных помещений отражается на работе не только оборудования, но и человека. Комфортные условия воздушной среды обеспечивают высокую производительность труда, что очень важно для работы предприятия и нормального протекания технологического процесса. Промышленная система кондиционирования должна иметь такую мощность, которой бы хватило на постоянную поддержку заданной температуры, влажности воздуха, ионизации, равномерного распределения воздушных масс. Параметры воздушной среды регламентируются санитарными, строительными нормами и правилами. Расчет климатической системы производится на основе вычислений избытка тепла, влаги, содержания в помещении пыли и газов. Проектирование кондиционирования производственных помещений требует особого подхода и высокой степени ответственности, так как от этого зависит эффективность и длительность работы оборудования. Доверять работу лучше квалифицированным специалистам, имеющим опыт работы в данной области. Неграмотный расчет и неправильный монтаж системы приводит к избыточному расходу электроэнергии, выходу из строя оборудования и плохому самочувствию рабочего персонала.

Зачем вообще нужно проектирование кондиционирования в помещениях?

• Позволяет заранее рассчитать мощность предполагаемого оборудования, согласно предъявляемым нормам.
• Визуализировать систему кондиционирования до начала работ.
• До покупки и установки оборудования, заложенного в проект, получить и рассмотреть его спецификацию.
• Сформировать точную итоговую стоимость всей системы с учетом гарантии.
• Возможность создать систему, способную гарантированно поддерживать необходимые для конкретного помещения параметры воздуха.

В последствии, проект кондиционирования позволяет сервисным организациям быстро обслуживать объект, точно зная, где расположены каналы и оборудование.
Роль системы кондиционирования переоценить просто невозможно, особенно, если она корректно установлена и работает эффективно. Что вполне очевидно, ведь правильная циркуляция воздуха необходима не только для человека, но и окружающих его вещей.

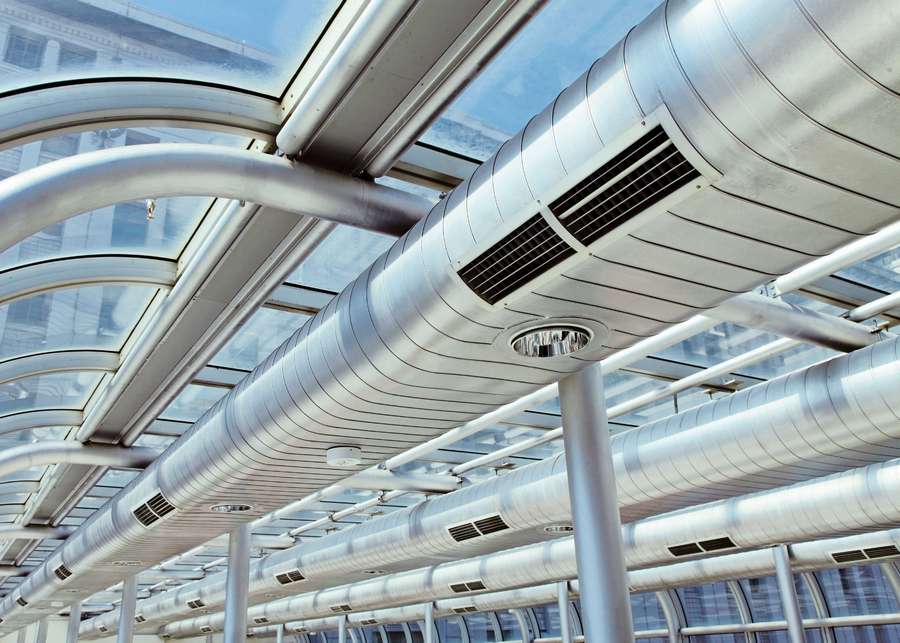

Проектирование систем кондиционирования воздуха. Принципы

Принципы проектирования базируются на составлении теплового, влажностного баланса воздушной среды внутри помещения/здания. При этом одновременно учитывается то тепло, которое поступает с улицы, а также тепловая энергия, появляющаяся уже внутри помещений.

Внешнее теплое воздействие

Представлено следующими факторами:

• поступление теплого воздуха, его потери зависят от температурной разницы воздуха внутри/снаружи помещения. В зависимости от времени года поток воздушной массы меняет свое направление. Зимой приток тепла направлен наружу, летом – вовнутрь;
• интенсивность солнечного теплового излучения. Летом эта дополнительная нагрузка должна ликвидироваться или компенсироваться силами устройств климатического регулирования характеристик внутренней пространственной среды. Зимой она включается в общий расчет норм обогрева помещений.

Внутренние источники теплоэнергии

Сюда относится тепло:

• выделяемое в процессе жизнедеятельности людьми;
• от осветительных, других схожего плана приборов;
• офисное оборудование (компьютерная, фотокопировальная техника);
• оборудование, установленное на производстве;
• горячие вещества, жидкости;
• продукты сгорания.

Летом тепло от внутренних источников должно быть ликвидировано, зимой – принято в расчет к планированию нагрузки на общую схему конвекции, микроклиматического регулирования пространственной среды.

Расчетные внутренние параметры в кондиционируемых помещениях.

Выбор параметров воздуха, которые должны поддерживаться системами кондиционирования, зависит от многих факторов, как, например, климатических условий местности, характера производственной деятельности людей, продолжительности их пребывания в помещениях (акклиматизации) и др.

Кроме фактора акклиматизации, на выбор внутренних параметров воздуха в помещениях существенное влияние оказывает выполнение людьми физической работы. В помещениях, где люди выполняют физическую работу, требуется более низкая температура воздуха, чем в помещениях, в которых люди находятся в спокойном состоянии.

Расчетные параметры наружного воздуха

Выбор системы кондиционирования воздуха и ее функционирование во многом зависит от внешней среды. Такие факторы, как температура, влажность (либо энтальпия) воздуха, интенсивность солнечной радиации, скорость и направление ветра, количество выпадающих осадков (дождя, снега, тумана и т.п.), наряду с факторами внутренней среды зданий и сооружений, влияют на тепловлажностный баланс помещений. От них существенно зависят поступления или потери тепла и влаги через ограждающие конструкции. Кроме того, от них, в первую очередь от температуры и влажности, зависит сам процесс кондиционирования, выбор способов обработки приточного воздуха, установочная мощность СКВ и ее энергопотребление, выбор систем управления и автоматического регулирования СКВ.

Расчетные внешние метеорологические условия для зимнего и летнего времени года выбираем согласно СНиП2. 04.05-91*.

На холодный период года для СКВ всех классов в качестве расчетных следует принимать параметры воздуха "Б".

На теплый период года:

• для СКВ 1-го класса — параметры "Б";
• для СКВ 2-го класса — параметры "Б", сниженные на 2°С;
• для СКВ 3-го класса — параметры "А".

Параметры наружного воздуха для жилых, общественных, административно-бытовых и производственных помещений для систем вентиляции следует принимать:

• для теплого периода года — параметры "А";
• для холодного периода — параметры "Б".

На основе исходных данных проводятся расчеты тепло- и влаговыделений в помещении. На основании тепловлажностного баланса производим расчет воздухообмена, т.е. определяем количество воздуха, необходимое для ассимиляции избытков тепла и влаги в помещении и создания оптимальных или допустимых параметров воздуха.

Рекомендации по проектированию систем кондиционирования

Мы знаем, что самочувствие, ощущение комфорта и даже состояние здоровья людей зависят от таких условий микроклимата, как:

• температура внутреннего воздуха;
• чистота и подвижность воздуха;
• влажность;

Для поддержания требуемой температуры воздуха путем его охлаждения важным этапом является проектирование системы кондиционирования, правильно подобранное оборудование и профессиональная установка.

Проектирование кондиционирования выполняется на основе нормативных документов (СНиП, ДБН, СП и др., в зависимости от страны, для которой выполняется проект), а также санитарных, противопожарных, архитектурно-стоительных и эксплуатационных требований.

Выбор оборудования перед проектированием

В различных производственных помещениях используются системы кондиционирования и вентиляции, выбранные в зависимости от направления деятельности и параметров установки, ее способности обеспечить должные условия для комфортной работы.

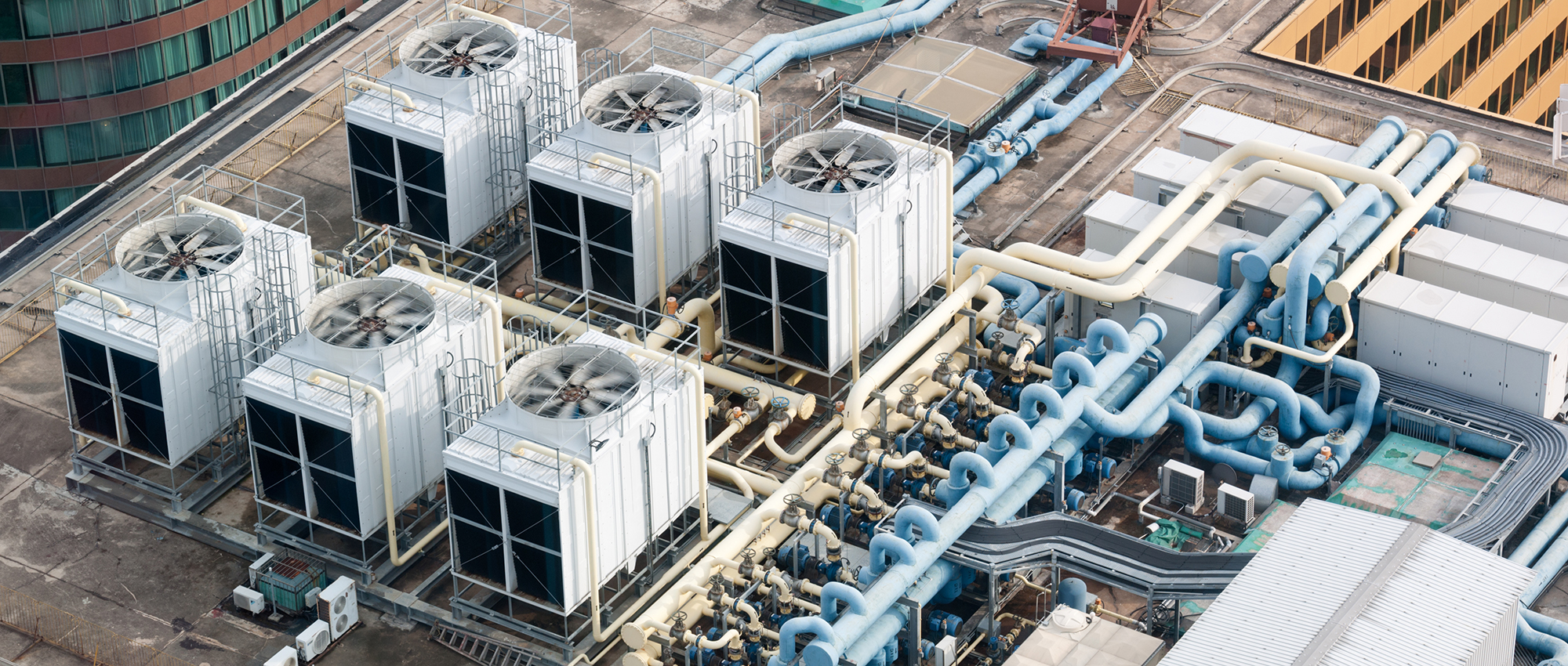

Крышные кондиционеры

Оборудование такого типа предназначено для установки на крышах зданий. С помощью руфтопов можно обеспечить полноценную подачу атмосферного воздуха в помещения производственного назначения.

VRF-системы

Такое решения становится актуальным в том случае, когда речь идет о необходимости кондиционирования помещений большой площади. Мультизональные системы кондиционирования представлены разветвленной конструкцией, длина коммуникаций которой в общей сложности составляет до 60 метров.

Чиллер-фанкойл

Испаритель и несколько фанкойлов – именно так традиционно выглядит такая система кондиционирования называемая чиллер-фанкойл. Количество внутренних блоков при этом напрямую зависит от мощности чиллера. Примечательно, что между отдельными блоками этой единой системы расстояние может достигать нескольких сотен метров, а потому такой вариант идеально подойдет для самых крупных производств.

Приточно-вытяжные установки с рекуперацией

Такая система кондиционирования считается многофункциональной, так как состоит из нескольких секций, для них обычно отводится специальное помещение, либо установка их вовсе осуществляется за пределами здания. Использование приточно-вытяжной вентиляции с кондиционированием доступно на стадии проектирования здания. Принцип работы ее достаточно прост, помимо вентиляции такая установка позволяет очистить воздух поступающий извне, сохраняя требуемую его температуру благодаря рекуператору тепла.

Этапы проектных работ

Проектирование СКВ ведется в основном в два этапа.

I-й этап — так называемый проект ТЭО (технико-экономическое обоснование). На этой стадии проектирования по укрупненным показателям производят выбор и технико-экономическое обоснование типа системы, определяют технические площади для установки этого оборудования, а также определение в первом приближении ее основных характеристик: производительности по воздуху, холоду и теплу, типа и числа центральных или автономных кондиционеров, их расположения, типа и расхода тепло и хладоносителей, типа и числа холодильных машин, насосов, установленной мощности электрооборудования, массы системы. При этом устанавливают предварительную стоимость системы. Разрабатывают принципиальную (предварительную) схему системы. Ранее в практике проектирования за этапом ТЭО следовал технический проект. С появлением блочного оборудования эти две стадии проектирования объединены и теперь в практике проектных организаций это ТЭО. В коммерческих фирмах — это технический проект. После утверждения заказчиком ТЭО разрабатывают рабочий проект — это наиболее ответственная стадия проектирования.

2-й этап — рабочий проект разрабатывается на основании строительных планировок, теплотехнических характеристик строительных конструкций и технологического (подробного со спецификацией) задания. Производят расчет тепловлаговыделений и на его основании расчет воздухообмена для каждого помещения, обеспечивающий требуемые параметры. Подбирают оборудование (с определением всех его характеристик), обеспечивающее необходимый воздухообмен и потери напора в сети. Окончательно выбирают тип и принципиальную схему системы и определяют ее характеристики, количество воздухораспределителей и т.д.

Вычерчивают планы с нанесением оборудования и разводкой сетей воздуховодов и трубопроводов.

Далее чертят аксонометрические схемы сетей воздуховодов и трубопроводов. Выполняют аэродинамические и гидравлические расчеты. Определяют уровень шума. Заполняют спецификации по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости. После согласования заказчиком проекта в СЭС и пожарной инспекции, если есть замечания по проекту, вносят коррективы. На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается.

Рабочие чертежи передаются монтажникам на объект. После окончания монтажных работ монтирующими организациями составляются исполнительные чертежи и исполнительная сертификация.

Энергоэффективность при правильном проектировании

Организация системы кондиционирования в помещении – важная составляющая идеального микроклимата, которая отразится на последующей работе установленного оборудования. При правильной и грамотно реализованной системе кондиционирования в вашем доме/квартире можно получить экономию электроэнергии, газа и получить ряд других преимуществ. Список конкретных преимуществ представлен ниже:

• правильное подключение кондиционера уменьшает подачу пускового тока до 8.5 А. Частая эксплуатация кондиционера позволяет сэкономить от 15 до 30% электроэнергии;
• подключение инверторного кондиционера блокирует подачу пускового тока. При частой эксплуатации экономия электроэнергии до 30%;
• установка инверторного кондиционера позволяет использовать устройство для обогрева помещения в зимний период. Преобразовывает 1 кВт электроэнергии в 0.98 кВт тепловой;
• использование плоских воздухопроводов до 15 см что уменьшает уровень шума до 25 Дб;
• система фильтрации, которая очищает воздух и уничтожает бактерии, поддерживая оптимальны уровень влажности 40-60%.
