Монтаж систем автоматизации и диспетчеризации (вентиляция и кондиционирование)

Вентиляция и кондиционирование в современных зданиях. Общая информация

Вентиляция в современных зданиях представлена системой приточно-вытяжной вентиляции с рекуперацией тепла в зимний период. Данная система предусматривает установку ряда датчиков:

• датчик температуры поступающего наружного воздуха,
• датчик температуры выходящего в атмосферу воздуха,
• датчик температуры нагнетательного патрубка калорифера,
• датчик температуры исходящей из здания струи воздуха, датчик температуры в помещении,
• датчик давления и скорости воздуха в воздухопроводе.

Также необходимо контролировать режим работы нагнетательных (приточных) и вытяжных вентиляторов, состояние рекуператора, засоренность фильтров воздухопроводов и других параметров. Для контроля и оперативного регулирования всех этих параметров системы используются автоматизированные системы управления на базе промышленных контроллеров.

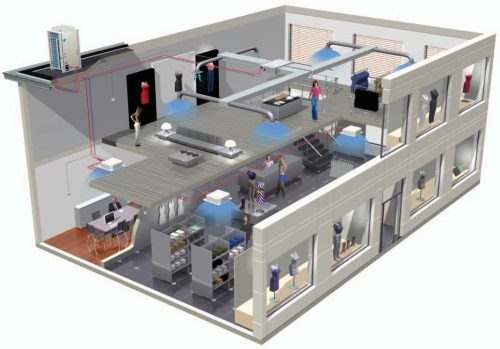

В зданиях коммерческого назначения (торговые, развлекательные центры, рестораны, аэропорта и т.д.) возникает необходимость централизованного управления сплит- системами или совокупностью - систем с чиллер-фанкойлом. Управление возможно осуществить на базе промышленного контролера с системой диспетчерского контроля.

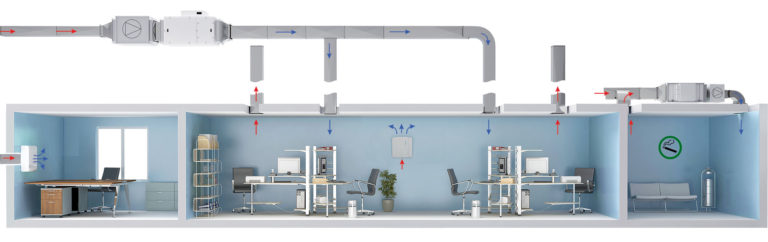

Диспетчеризация и автоматизация систем вентиляции и кондиционирования в крупном офисном центре также позволит сэкономить расходы на эксплуатацию систем за счёт учёта таких факторов, как температура и влажность в помещении и за окном, количество людей, работающих в помещениях, инсоляцию здания.

Современная автоматическая программа управления климатом способна сэкономить до 50% электроэнергии по сравнению с типичной ситуацией, когда все кондиционеры в здании летом включаются на полную мощность. Помимо финансовой выгоды оптимизация в части климата позволит избежать кадровых потерь – ведь общеизвестно, что неконтролируемая эксплуатация кондиционеров и климатических систем – основная причина простудных заболеваний в летний период.

Для чего диспетчеризировать систему вентиляции и кондиционирования воздуха

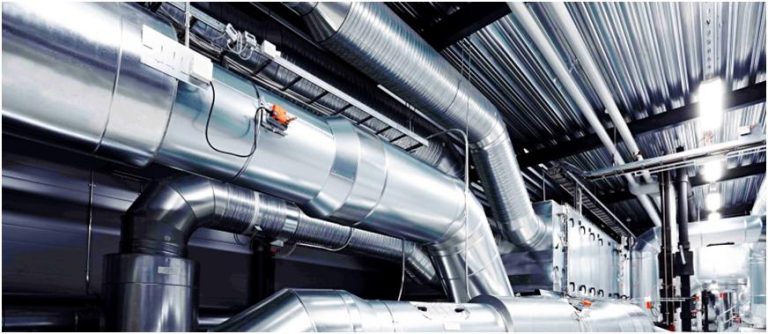

Система вентиляции и кондиционирования воздуха, как правило, составляет около 60-70% всех инженерных систем здания. Вентиляционное оборудование расположено по вентиляционным камерам, которые в свою очередь расположены в разных частях объекта. Службе эксплуатации здания необходимо оперативно получать информацию о качестве подаваемого в помещения воздуха (температура и влажность) и знать в каком состоянии находятся все узлы инженерного оборудования (двигатели, приводы и пр.)

Если на всем объекте, к примеру, 2-3 приточные вентиляционные установки, то служба эксплуатации без затруднений сможет проводить обходы с целью проверки параметров воздуха и состояния узлов инженерного оборудования.

Проблемы возникают когда на объекте много (10, 40 или даже 80) вентиляционных установок, обход которых может занять несколько дней. При этом данные полученные от первых вентсистем, к моменту осмотра последних вентсистем будет попросту устаревать.

К тому же на объекте помимо систем вентиляции существует еще и такие системы как индивидуальный тепловой пункт, система холодоснабжения, система электроснабжения и другие системы которые так же требуют контроля и управления 24 часа в сутки. В таком случае обслуживание превращается в крайне трудоемкую и непродуктивную работу. Что делать в таком случае? Как сделать работу по контролю и управлению инженерными системами простой и оперативной?

Поговорим о дистанционном управлении

Дистанционно можно управлять вентиляционными приточно-вытяжными установками. Изменяя процент открытия клапана хладоносителя, можно воздействовать на температуру приточного воздуха. Система диспетчеризации здания дистанционно контролирует следующие объекты:

1. Индивидуальный тепловой пункт.
2. Главный распределительный щит электроснабжения и вводные распределительные устройства.
3. Внутреннее и наружное освещение.
4. Газоснабжение.
5. Приточно-вытяжные вентиляционные установки.
6. Кондиционеры и фанкойлы.
7. Водоснабжение и канализацию.
8. Систему водоотведения (дренажные приямки и ливневую канализацию).
9. Пожарную сигнализацию и противопожарный подпор воздуха.
10. Датчики загазованности парковочных помещений.
11. Контроль доступа в здание.
12. Лифтовое и эскалаторное оборудование.

Испытания, регулировка и наладка вентиляционных систем и систем кондиционирования

• в помещениях, специально подготовленных к приемке;
• на функционирующих предприятиях в качестве плановых профилактических мероприятий.

Качественная и бесперебойная работа вентиляционного оборудования гарантируется работами, осуществляемыми до приемки оборудования:

• осмотр, регулировка и испытания всего установленного оборудования;
• плановые осмотры и наладка уже работающего оборудования;
• эксплуатация вентиляционных систем по правилам, с периодическими плановыми ремонтами.

Регулировку и испытания собранных систем вентиляции производит организация-монтажник. Иногда эта функция передается специализированным организациям. Запуск и наладка осуществляются с частичной загрузкой основного оборудования или при его отсутствии. Это позволяет создать проектные нагрузки на вентиляционную установку. В процессе испытаний и наладки контролируют:

• соответствие давления, количества оборотов вентиляторов и давления проектным значениям;
• наличие неплотностей в вентканалах;
• соответствие объемов воздуха проектным данным;
• температурные параметры;
• функции насосов;
• функции форсунок увлажнения;
• показатели подаваемого в здание воздуха.

Работы по регулировке и пусконаладке основываются на инструкции по наладке и испытанию вентиляционного оборудования. При обнаружении дефектов составляются ведомости установленного образца, дефекты устраняются. Местные вытяжные и приточные установки (зонты, отсосы) тестируются после запуска основного оборудования. Дефекты, указанные в ведомости, необходимо устранить до испытаний. Система сдается в эксплуатацию после исправления всех обнаруженных дефектов согласно инструкции. Параметры работы вентиляционной установки вносятся в паспорт оборудования.

Решение проблемы -  диспетчеризация вентиляции и кондционирования воздуха!

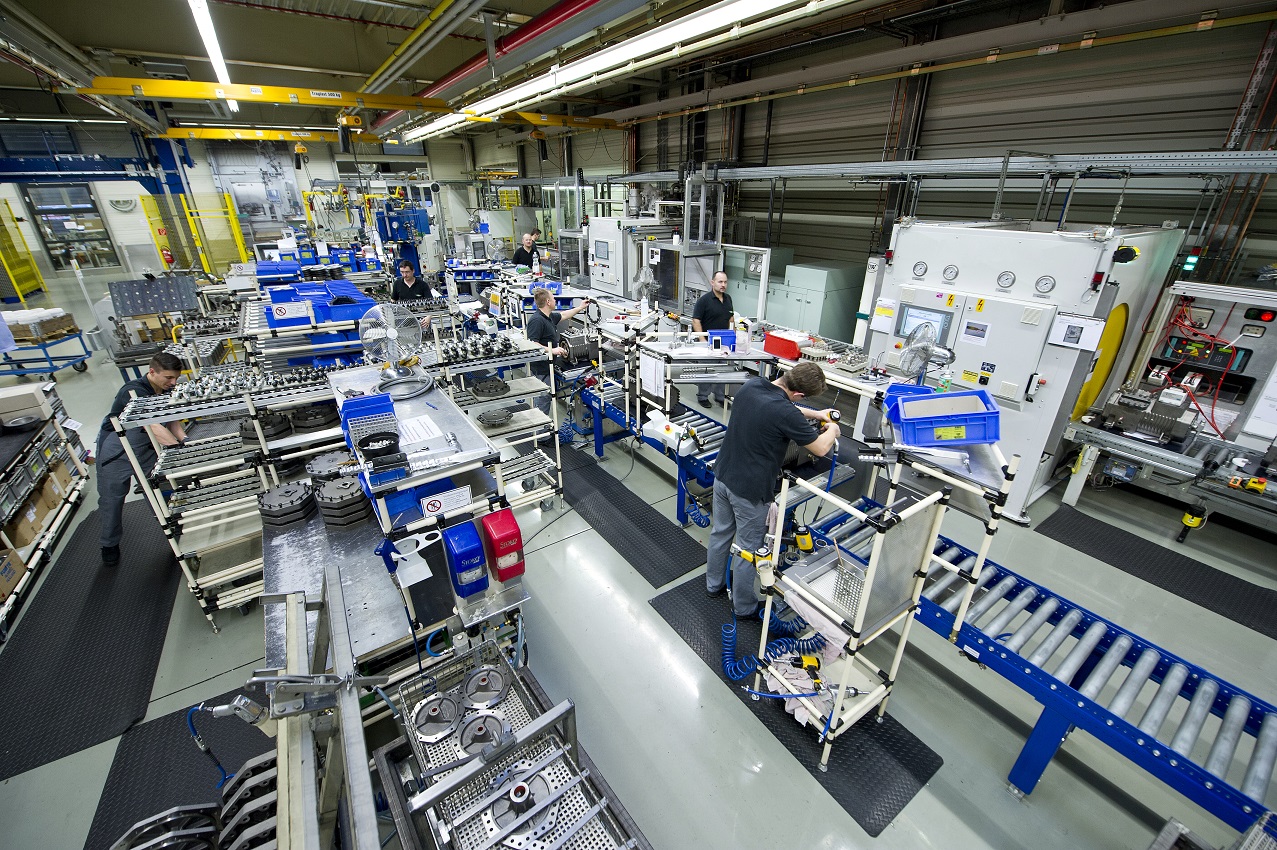

Автоматизация производственных процессов приводит к повышению производительности, экономному расходу материалов, удешевлению конечного продукта.

Ее использование в управлении системами зданий предотвращает аварийные ситуации, повышает эффективность работы инженерных сетей и комфорт в обслуживаемых помещениях. Диспетчеризация позволяет проводить постоянный контроль работы всех систем, осуществлять дистанционное управление различными сетями и процессами, передавать сведения об их работе и фиксировать результаты.

Для построения системы автоматизации и диспетчеризации используют специальную аппаратуру, размещаемую в шкафах автоматики и в диспетчерском пункте. В шкафах устанавливают контроллеры с функциями свободного программирования. Эти устройства собирают информацию, поступающую от датчиков и приборов системы, обрабатывают ее, формируют управляющие сигналы. Обычно в одном шкафу устанавливается аппаратура, управляющая оборудованием с аналогичными функциями (функциональный принцип размещения) или установленным рядом (топологический принцип).

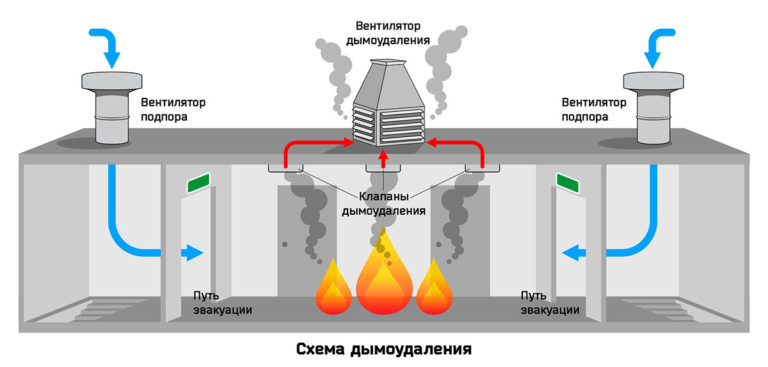

Противопожарная вентиляция

Противопожарная дымоудалительная система состоит из самых разнообразных решений вытяжки, которые объединены между собой. При этом используются дополнительно:

• Противопожарные клапаны;
• Воздуховоды из огнестойкого материала;
• Вентиляторы, удаляющие дым, и закачивающие свежий воздух извне.

Такой комплекс, работая слажено, может удалять задымленность из помещения большой площади. Дополнительно вытягивается гарь, копоть и прочие продукты горения полимерных материалов. Возможность локализовать возгорание значительно повышает вероятность ограничения распространения огня, и при этом уменьшаются убытки, причиненные им.

Если посмотреть в целом на систему дымоудаления, то она дает возможность локализовать поток дыма, собрать и транспортировать его наружу помещения по заранее запланированному маршруту, минимизируя его распространение по всему зданию или в отдельных его частях. При разработке вентиляции учитывается большое количество факторов:

1. Свойства материалов, применяемых в здании;
2. Перепады давления внутри помещения и за ним;
3. Свойства выделяемого при горении дыма и различных газообразных смесей, которые также могут появляться при пожаре;
4. Плотность присутствия людей, общие размеры здания и т.д.

При организации системы дымоудаления проводятся строгие расчеты, которые регламентируют противопожарные требования вентиляции. При этом закладывается схема на самых начальных этапах возведения здания, или его реконструкции. Согласно всем правилам, противопожарные системы дымоудаления обязательно должны присутствовать во всех постройках, которые имеют более 10 этажей, подземных помещениях, где отсутствует естественная вентиляция, больницах, тюрьмах и местах, где наблюдается огромное скопление людей.

Нормативная документация

Проведение всех монтажных работ регламентируется действующими нормативами. Наши специалисты строго выполняют требования следующих документов:

• СНиП III-4-80 «Правила техники безопасности в строительстве»;
• ПУЭ 7 «Правила устройства электроустановок». Издание 7;
• СНиП 3.05.07-85 «Системы автоматизации»;
• СНиП 3.05.06-85 «Электротехнические устройства»;
• ГОСТ 12.3.032-84 ССБТ «Работы электромонтажные. Общие требования безопасности, общие требования к технологическим процессам проведения электромонтажных работ».
