Монтаж фанкойлов и чиллеров

Особенности установки системы "чиллер фанкойл"

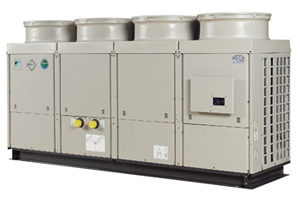

Правильный монтаж – это залог эффективной работы системы чиллер-фанкойл. Монтаж чиллера включает в себя следующие действия:

• Установка специальной рамы.
• Размещение самого чиллера и правильное распределение нагрузки.
• Проведение гидроизоляции.
• Подключение оборудования к питанию.
• Проверка правильности выполненных действий.
• Первый запуск чиллера в тестовом режиме.

Установка фанкойла также требует наличия определенных навыков и предусматривает проведение ряда мероприятий.

• Выбор подходящего места.
• Монтаж самого фанкойла.
• Установка узла обвязки.
• Проведение теплоизоляции трубопровода.
• Монтаж дренажной системы для отвода конденсата.
• Подключение к электропитанию.
• Тестирование на герметичность.
• Пробный запуск.

Установка системы является сложным и трудоемким процессом, доверять который следует только профессиональным рабочим. Система чиллер-фанкойл пользуется сегодня большим спросом, так как она способна обеспечить оптимальный температурный режим воздуха сразу в нескольких помещениях.

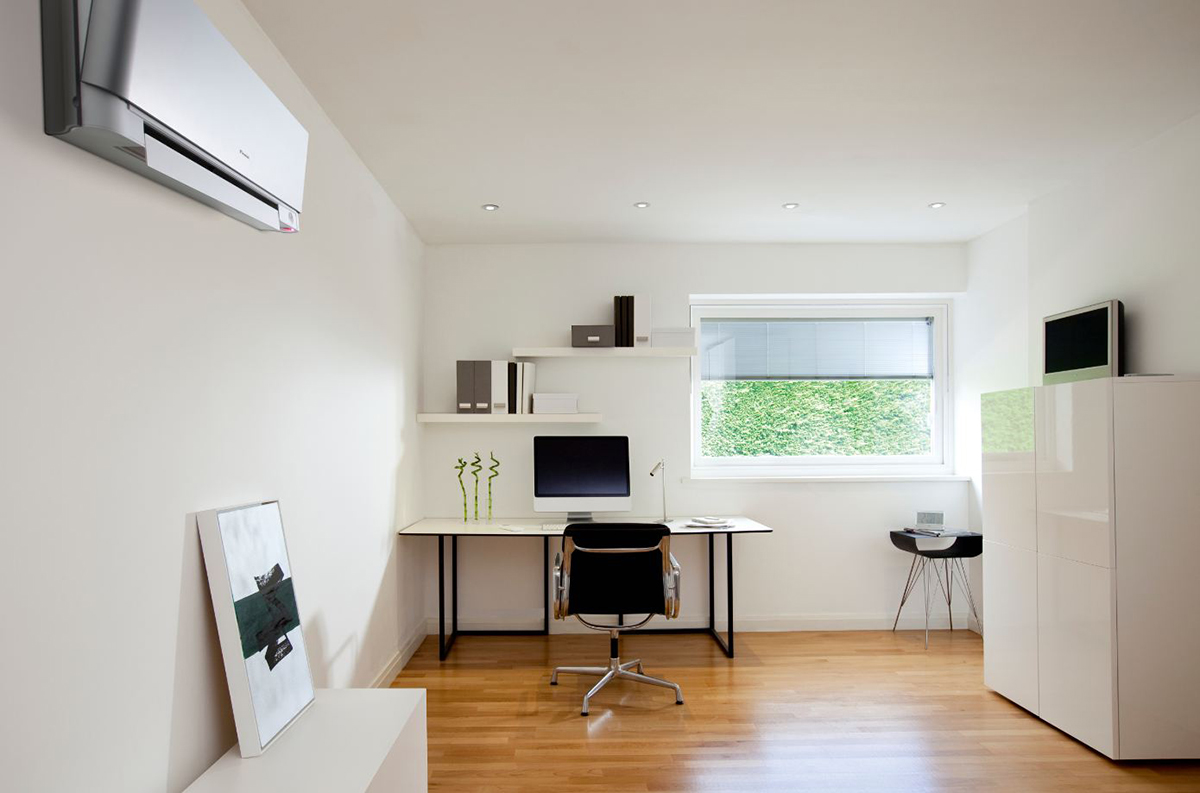

Монтаж настенного фанкойла

Настенные варианты внешне выглядят как обычный бытовой кондиционер. Монтируются на стену, установка проста, недорогая по стоимости. Лучше всего подходят для помещений с низкими потолками, невозможностью сконструировать подвесной потолок. Наиболее оптимальный вариант для небольших офисных помещений.

Устройство и монтаж:

• определить место установки;
• разметить крепления для монтажной панели;
• закрепить блок анкерными болтами;
• выровнять положение строго горизонтально по всем направлениям;
• распределение трубопроводов;
• подсоединение дренажной системы;
• размещение дренажного трубопровода;
• подключение электропроводов
• заполнение системы водой/этиленгликолем, пробный пуск, тестирование.

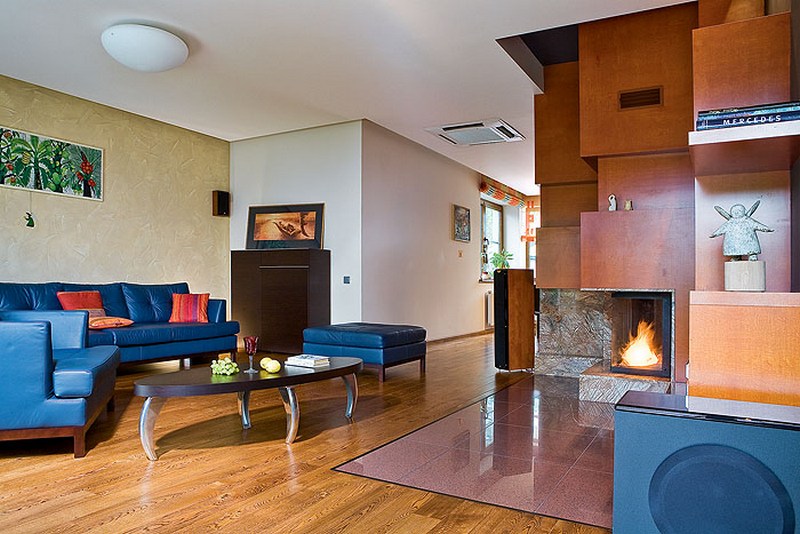

Монтаж кассетного фанкойла

Разновидность потолочных устройств, размещается внутри пространства потолка между плитами «армстронг». Стандартные размеры: 600х600 мм, 900х600 мм, 1200х600 мм. Видна только лицевая сторона воздухозаборной решетки.

Способы установки:

• скрытая установка внутри подвесной конструкции. Стандартный вариант, часто используемый для офисных помещений, бизнес-центров;
• открытое размещение на потолочном перекрытии при помощи анкерных болтов. Применяется: большие гипермаркеты, торговые центры.

Схема размещения:

• выбрать место установки;
• разметить крепления под потолком;
• закрепить анкерными болтами;
• подключить к чиллеру, системе центрального отопления (если планируется обогрев, обвязка 4-х трубная);
• прокладывание трассы трубопровода, теплоизоляция для защиты от конденсата;
• оборудование дренажной системы помпой;
• сбор смесительного узла, 2-х или 3-х ходового клапана;
• проверка на герметичность;
• пуско-наладочные работы.

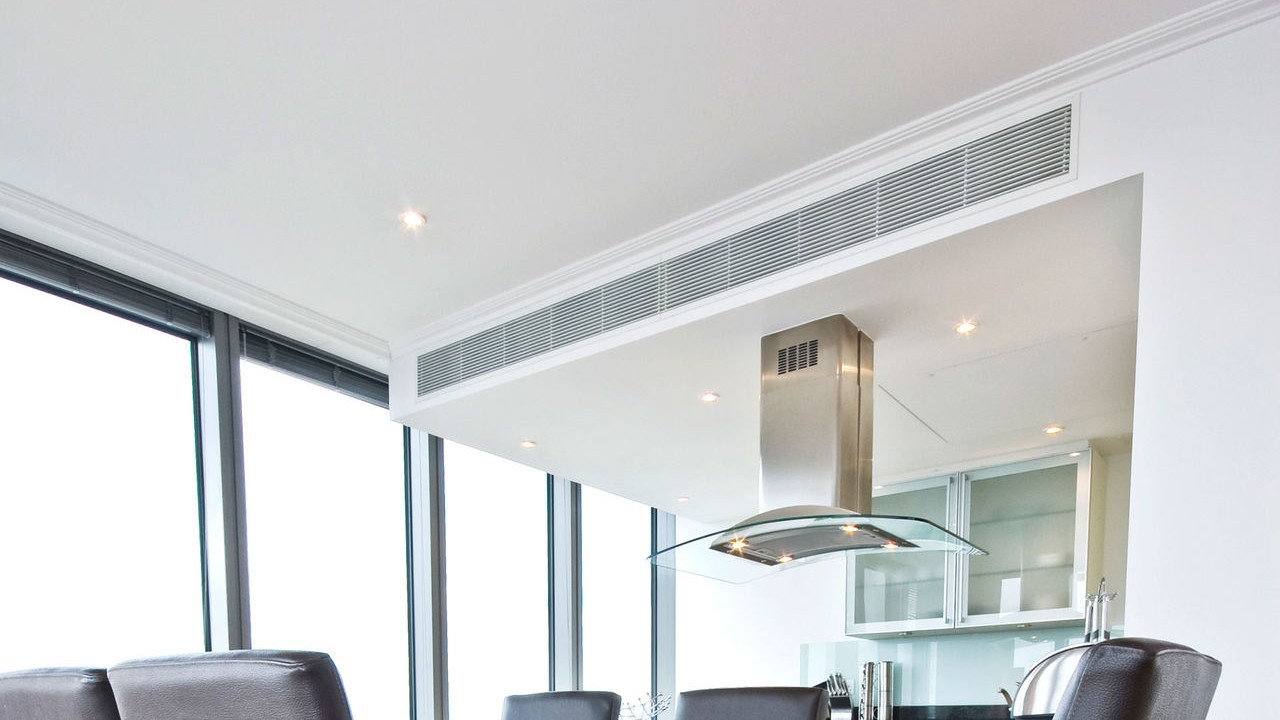

Монтаж канального фанкойла

Отличительная особенность – размещение оборудования под потолком, дополнительная организация воздуховодных каналов для подачи охлажденного/подогретого воздуха через воздухозаборные решетки, диффузоры. Характерно для офисных, производственных, торговых площадок, загородных домов.

Возможно подключение к вентиляционной системе. Очищенный прохладный воздух будет подаваться с подмесом свежего уличного. Открытый способ размещения характерен крупным торговым центрам. Но чаще всего используется закрытая установка горизонтального или вертикального исполнения.

При горизонтальном монтаже все коммуникации остаются под потолочным перекрытием, закрытые навесной потолочной конструкцией. Когда высота помещения не позволяет, возможно вертикальное исполнение – коммуникации устраиваются внутри стеновых перекрытий (использование фанкойлов вертикального типа).

Схема организации:

• отметить место монтажа под потолком/внутри стенового перекрытия;
• развести систему воздуховодов, решеток, диффузоров;
• защитить трубопровод от конденсата теплоизоляцией;
• оснащение дренажной помпой, монтирование системы отведения конденсата;
• сбор смесительного узла;
• запуск жидкости, проверка на герметичность.

Монтаж фанкойла с обвязкой

Кроме охлаждения данная система кондиционирования используется для отопления. Внутренний блок подключается к чиллеру и системе центрального отопления. Для этого используется второй теплообменный контур.

В зависимости от этого различают два типа обвязки:

1. Двухтрубный. Работа только на обогрев (чиллер оснащен теплонасосом) или охлаждение. Обвязка организуется двухтрубным контуром с одним теплообменником. При этом устройство оборудуется 2-х ходовым клапаном, работающим на открытие/закрытие подачи жидкости внутри теплообменника.
2. Четырехтрубный. Подключение устройства для охлаждения/обогрева одновременно. Один контур предназначен для подсоединения к холодильной машине. Второй двухтрубный контур – для подключения к центральному отоплению. Таким образом устройство одновременно охлаждает и обогревает помещения. Актуально для зданий, где требуется отдельная настройка температурного режима в разных помещениях.

Здесь используется 3-х ходовой клапан, который подает жидкость в обход внутреннего блока при подключенном отоплении, что позволяет сохранить автономность контуров со своей температурной характеристикой.

Использование данного устройства в составе оборудования центрального кондиционирования позволяет довести качество охлаждаемого воздуха до нужных микроклиматических показателей. Возможность подключения к центральному отоплению в холодное время года значительно экономит затраты на энергоносители. Особенно актуально для больших офисных зданий, бизнес-центров, крупных торговых площадок. Также возможна установка для загородного жилья.
