Компоновочные решения кондиционеров Wolf KG Standart/Gigant

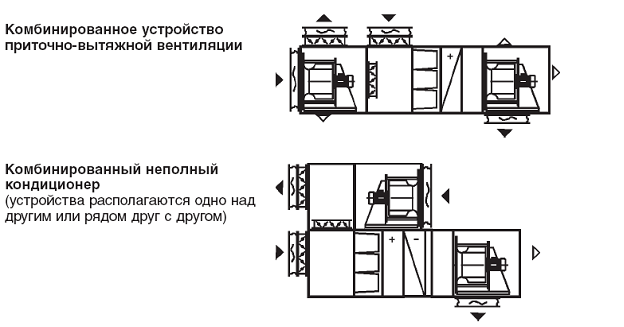

1. Примеры комбинирования устройств кондиционеров Wolf серии Standart/Gigant

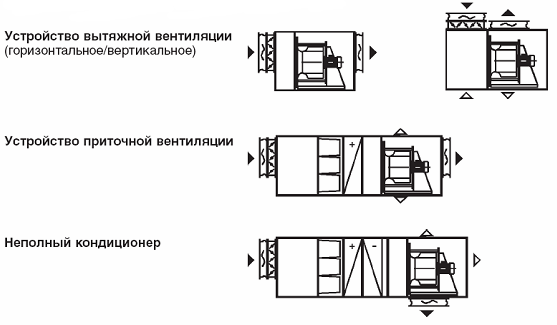

Горизонтальное компановочное решение





                                                                                                                                            Вертикальное компановочное решение

Описание устройства

Блок вентилятора/двигателя с прямым приводом,характеризующимся большой мощностью и имеющим назад загнутые лопатки,монтируется непосредственно на валу двигателя.Несущая конструкция из оцинкованного стального листа скреплена винтами.Весь блок закреплен на С-образных профилях и разделяется резиновыми виброгасящими элементами.Рабочее колесо выполнено в виде сварной конструкции из стального листа.Поверхность защищена порошковым напылением.

Рабочее колесо сбалансировано со втулкой.Уровень балансировки - G 2,5 по ISO 1940 T. Чтобы воздушный поток,поступающий на рабочее колесо был направлен оптимальным образом,дополнительно предусмотрено входное сопло из оцинкованного стального листа.Это входное сопло жестко соединено с несущей конструкцией и подогнано так,что обеспечивается оптимальное центрирование отверстия.Чугунная втулка ввинчена.Стандартный двигатель согласно IEC, 400 В трехфазного тока, 50 Гц.Защита двигателя обеспечивается встроенными резисторами с положительным ТКС согласно ISO, класс F.Двигатель может работать с преобразователем частоты.Максимальная допустимая температура воздуха - 60 °С. На входном сопле предусмотрен кольцевой измерительный провод для измерения объемного потока.
Специальное исполнение: рабочее колесо в виде сварной алюминиевой конструкции без обработки поверхности.

Принадлежности - по заявке (для плавного регулирования скорости вращения)

Измерительный датчик          Датчик давления для передачи результатов измерений.

Модуль регулятора                 Напряжение питания для датчика давления с усилителем регулятора для
                                                       преобразователя частоты.

Преобразователь частоты   Электронный преобразователь частоты (5-70 Гц) для установки требующейся скорости вращения
                                                       вентилятора.



2. Компоновочные решения кондиционеров KG Standart/Gigant с теплоутелизацией тепла (рекуперацией)

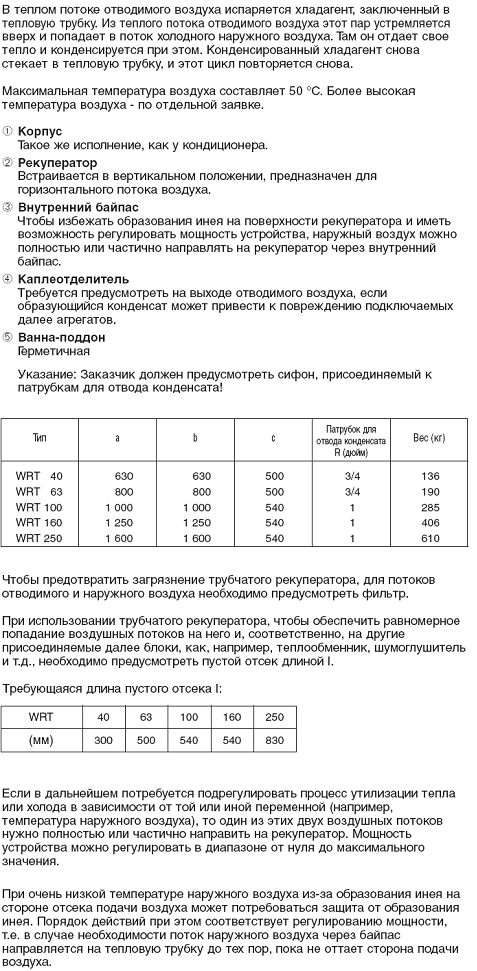

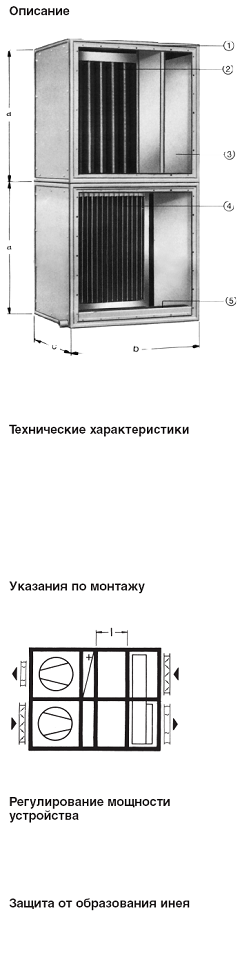

А) Трубчатый рекуператор WRT

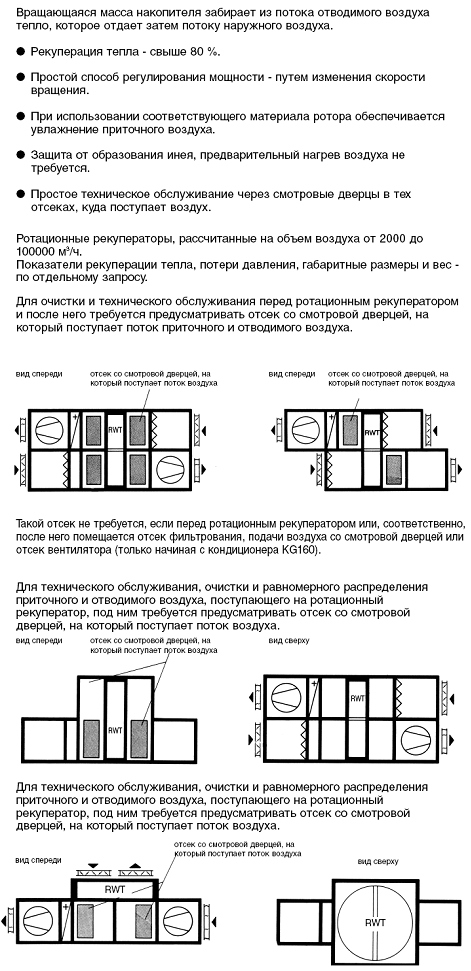

Б) Ротационный рекуператор RWT

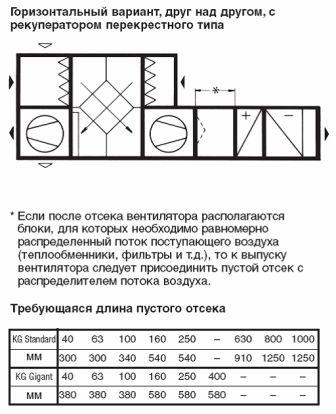

В) Перекрестный (пластинчатый) рекуператор
