Проектирование системы кондиционирования больницы

К больницам, поликлиникам, госпиталям, реабилитационным центрам, лечебным профилакториям и санаториям предъявляются повышенные требования для создания комфортных условий труда и лечения.

Нужно обеспечить персонал, пациентов и посетителей этих медицинских организаций чистым, оптимальным по температуре, насыщенным кислородом микроклиматом. Создаваемый микроклимат призван способствовать качественному лечению пациентов и нормальной работе персонала.

Основные задачи больницы

1. Оказание высококвалифицированной лечебно-профилактической помощи населению.
2. Внедрение в практику обслуживания населения современных методов профилактики, диагностики и лечения заболеваний.
3. Развитие и совершенствование организационных форм и методов медицинского обслуживания населения и ухода за больными, повышение качества и культуры работы.
4. Санитарно-гигиеническое воспитание населения.
5. Привлечение общественности к разработке и проведению мероприятий по лечебно-профилактическому обслуживанию.

В зависимости от задачи и характера подчинения различают республиканские, областные, городские, районные и сельские больницы. Больницы бывают общими, со специализированными отделениями для лечения больных с различными заболеваниями, и специализированные, предназначенные для лечения больных с определенными заболеваниями (туберкулезными, психоневрологическими, инфекционными, кожно-венерическими и прочее).

Обычно в состав больницы общего профиля входят: санитарный пропускник (санпропускник), терапевтический корпус, хирургический корпус, гинекологическое отделение, клиническое отделение, травмпункт, морг, вспомогательные и технические помещения.

Проектируем по ГОСТу

Заданием на проектирование может стать подготовка системы кондиционирования абсолютно любого медицинского учреждения. При выполнении проекта следует руководствоваться:

• Общими требованиями по чистоте воздуха в лечебных учреждениях. ГОСТ Р 52539-2006.
• Организации лечебно-профилактических заведений и их санпин соответствует СП 60.13330.2012, СНиП 41-01-2003. Основные данные сразу по трём категориям: отоплению, вентиляции и кондиционированию.

В последнем СНиПе представлена вся необходимая информация: наличие числа коек, установка оборудования, а также представлены примеры расчета вентиляционной системы.

Особенности проектирования систем кондиционирования в мед. учреждениях

Выполняется согласно нормам ГОСТ, СНиП и СанПиН. В процессе проектирования учитывается множество факторов, но итоговым результатом является создание оптимального микроклимата поликлинике или больнице.

В первую очередь принимается во внимание, что все отделения лечебно-профилактических учреждений можно разделить на две большие группы. В них отличаются уровень допустимой чистоты, возможность циркуляции воздуха и перепадов температуры:

1. Помещения, в которых ни в коем случае недопустима рециркуляция воздуха. Это операционные, наркозные, родильные отделения, реабилитационные палаты, отделения рентгена, флюорографии, физиотерапии, реанимации, интенсивной терапии, детские палаты, туберкулёзные и другие. В этих случаях используют специальные «медицинские» системы кондиционирования, по мощности похожие на промышленные. При этом обязательно соблюдаются нормы СНиП 2.08.02-89.
2. Прочие комнаты и блоки лечебно-профилактических организаций, где допускается циркуляция воздуха. Это административные кабинеты, комнаты отдыха, столовые, склады, приемные отделения, коридоры, физкультурные залы и прочие. Здесь возможно применение бытовых или полупромышленных сплит-систем.

Палаты с разным уровнем чистоты могут находиться на одном этаже или крыле здания, при создании проекта этот факт обязательно учитывается. Принимаются различные решения о свободном перетекании или блокировании воздушных потоков из одного медицинского блока в другой по горизонтали или по вертикали – по высоте здания. Такие мероприятия нужны для избегания распространения инфекций по используемым площадям здания лечебного центра

К задачам проектирования системы кондиционирования в медицинском учреждении относятся:

• микроклимат в госпитале поддерживается в рамках заданных параметров;
• обеспечение бесшумности оборудования, звукоизоляция и укрепления вибрирующих агрегатов кондиционера. Уровень звука не превышает 35 ДБ;
• воздух отфильтровывается на разных уровнях, степень очистки – согласно санитарно-гигиеническим нормам;
• соответствие оборудования и очистки норме СанПиН 5179-90;
• отвод воздушных масс из операционных, родильных, наркозных, реанимационных отделений, рентген-кабинетов производится с верхней и нижней зоны;
• влажность и температура в операционных клиники – постоянные величины круглый год и круглые сутки;
• относительная влажность и температура в палатах больницы постоянны только в зимний период;
• отвод тепла от кондиционеров, находящихся в здании.

Понятие «чистота» является одним из ключевых для организаций здравоохранения. Соответственно проектировщики обязаны использовать современные стандарты, действующие у нас в стране. Эти нормы были приведены в соответствии с действующими в ведущих странах мира стандартами в 90-2000-х годах. Согласно ГОСТ Р ИСО 14644-1-2000 существует 9 классов чистых помещений. Чистота класса с 1 по 6 требуется для медицинских учреждений, 1-4 классы – для операционных, это практически стерильность.

Перечислим ряд некоторых особенностей, исходя из нормативных документов:

1. Подача воздушных масс в чистые помещения 1-6 классов обеспечивается однонаправленным вертикальным потоком.
2. Все элементы должны быть доступны для периодической их дезинфекции.
3. Кондиционирование должно работать в автоматическом режиме, поддерживая необходимую влажность, стерильность и температуру.

Задачи климатической системы

• Поддержание необходимых параметров микроклимата;
• Обеспечение минимального уровня шума и вибрации в процессе работы оборудования;
• Соответствие санитарно-гигиеническим нормам;
• Фильтрация воздуха на разных уровнях очистки;
• Компенсация высокой тепловой нагрузки находящегося на объекте оборудования.

При составлении проекта следует учитывать конфигурацию и архитектурные нюансы здания, объем помещений, назначение, количество людей, пребывающих в нем, наличие оборудования, которое выделяет тепло в процессе работы. Важно поддерживать определенное давление воздуха в каждом отдельном помещении.

Этапы проектирования

• Точный расчет количества тепла, поступающего в помещение. Поступление тепла зависит от множества факторов. Например, от времени года, времени суток, количества находящихся в помещении людей, материала, из которого построено здание. Имея точные сведения об объеме тепла, инженер подбирает систему и модель кондиционера, которые смогут обслужить данную площадь;
• На основании расчета тепловыделений определяют необходимый объем воздухообмена и подбирают соответствующее оборудование;
• Разработка схемы размещения кондиционеров. Их установка зависит от планировки помещения. Но надо учитывать тот факт, что воздушная охлажденная струя не должна попадать на человека, чтобы не вызвать заболевание и чувство дискомфорта. Если охлаждающим оборудованием будет канальный кондиционер, то его лучше монтировать в подшивном потолке. Это снизит уровень шума и обеспечит равномерное распределение воздушных масс;
• Разработка чертежей. Чтобы расположение климатических систем не нарушило дизайн, выполняют чертежи мест установки и согласовывают с заказчиком. В чертежах указывают размещение трубопроводов и воздуховодов;
• Разработка чертежей для смежных работ. В проекте обязательно должны указываться смежные работы, необходимые для завершения процесса. Так, например, слесарь должен знать, где проходят трассы, по которым движется фреон, дренажные выходы в канализационную систему. Электрику необходимо знать электрические характеристики оборудования. Строителям полезна информация о монтажных конструкциях;
• Монтажные работы. После согласования проекта с заказчиком и соответствующими организациями приступают к выполнению монтажных работ.

Воздухообмен для чистых помещений

При проектировании вентиляции для учреждений здравоохранения необходимо учитывать, что понятия «чистая» и «грязная» зоны имеют вполне конкретное нормативное обеспечение.

Точную информацию обо всех требованиях и допусках для таких помещений можно найти в серии государственных стандартов ГОСТ Р ИСО 14644, но для обзорного описания  можно выделить ряд общих особенностей:

• применение фильтров тонкой очистки с индикацией степени загрязнения (в некоторых случаях фильтрующие модули снабжаются бактерицидными секциями);
• возможность прецизионного контроля над режимами воздухообмена с установкой соответствующих автоматических систем;
• абсолютная непроницаемость для дезинфицирующих составов;
• возможность корректировки температурных и влажностных показателей воздушных потоков.

Кроме этого, вентиляционное оборудование для чистых зон должно создавать и удерживать постоянный перепад давления на уровне 20-25% между основным и сопряжёнными помещениями. Это необходимо для исключения парциального перетекания воздушных масс из «грязной» зоны в «чистую».

Отдельного упоминания заслуживают схемы подачи приточных потоков в помещения, вентилируемые по чистому стандарту.

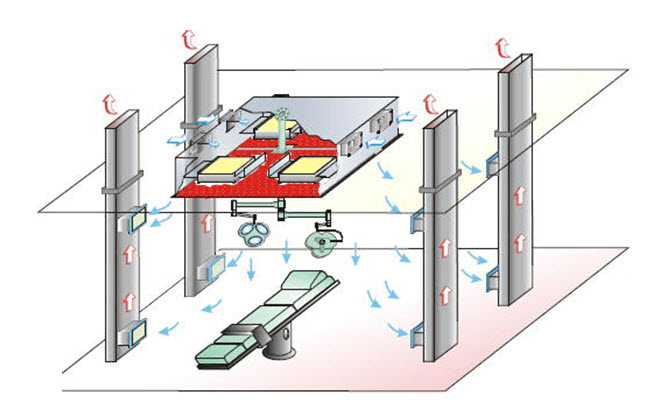

Ламинарная схема

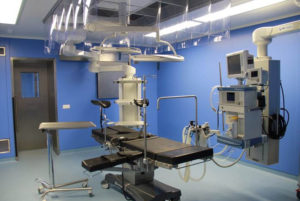

Применяется в операционных для создания дополнительного уровня антисептической защиты. Приточные диффузоры располагаются непосредственно над операционным столом, а их конструкцию такова, что нисходящие потоки чистого воздуха ограждают операционную зону своеобразной воздушной завесой.

Вытяжку в данном случае располагают как в верхней, так и в нижней части помещения.

Неупорядоченная схема

В этом случае входящие диффузоры располагают по всей поверхности потолка, а направление приточных потоков формируется близким к вертикальному.

Вытяжные решётки размещают в полу или по периметру стен, в нижней их части.

Смешанная схема

Применяется в тех случаях, когда в одном помещении присутствует несколько функциональных зон, требующих разной интенсивности вентиляции. Конструкция приточных диффузоров может быть разной и обеспечивать создание как ламинарных, так и турбулентных потоков.

Системы кондиционирования для медицинских учреждений

Для кабинетов административного характера, процедурных, кабинетов небольших площадей можно установить сплит-систему. Она состоит из двух блоков – внутреннего и наружного. Кондиционер вполне справляется со своими обязанностями, а в прохладное время года его можно переключать в режим обогрева.

Более мощное оборудование промышленного типа используют в операционных, реанимации, больничных палатах. Это мультизональные системы, VRV, VRF системы, чиллер-фанкойл. Их внешний блок, который выполняет функции холодильного агрегата, размещают на крыше или в отдельном помещении за пределами здания. К нему можно подсоединить несколько внутренних блоков.

Прецизионные кондиционеры устанавливают в помещениях, в которых есть приборы, чувствительные к изменениям температуры, влажности и чистоте воздуха. Такое оборудование используют в реанимациях, операционных и лабораториях. Оно с высокой точностью поддерживает заданные параметры микроклимата.
