Проектирование вентиляции больницы или медицинского центра

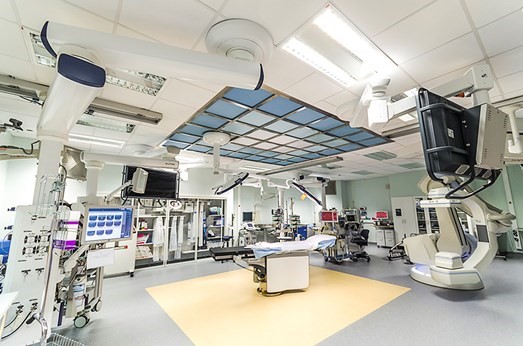

Система воздухообмена современной больницы является неотъемлемой частью её инфраструктуры, без которой в принципе невозможна работа операционных и реанимационных комплексов, а также ряда других структурных объектов. Ввиду чего, проектирование вентиляции медицинских учреждений производится на стадии разработки строительного проекта, что предъявляет особые требования к уровню квалификации проектной организации.

Главная особенность таких проектов –  необходимость согласования режимов работы для нескольких воздухообменных установок с учётом аэродинамического баланса всего здания в разные климатические периоды.

Также необходимо учитывать, что вентиляция больницы – это всегда сложная механизированная система, дополненная оборудованием для нормализации состава воздушной смеси и непосредственно отвечающая за общую пожарную безопасность объекта.

Примечательно, что именно потребность в более совершенной системе вентиляции для медицинских учреждений положила начало математическому проектированию воздухообмена зданий, а самый первый проект вентиляции был разработан в 1810 году для одной из больниц в пригороде Лондона.

Особенности воздухообмена в зданиях больниц

Кроме технической специфики, сопровождающей проектирование вентиляции операционных и других специальных помещений, при разработке воздухообмена для лечебно профилактических учреждений следует учитывать ещё и фактор биологической чистоты воздушных потоков.

Учитывая, что большинство вирусных заболеваний передаются воздушно-капельным путём, разработчик должен учитывать разделение помещений на «грязные» и «чистые» зоны и проектировать систему таким образом, чтобы минимизировать риск распространения инфекции через систему вентиляции.

Сразу подчеркнём, что силами одной только естественной вентиляции вышеуказанные задачи решить невозможно, поэтому воздухообмен в медицинских учреждениях всегда строится по приточно-вытяжной схеме с механическим побуждением.

В целом, система вентиляции больницы должна решать следующие задачи:

• обеспечить требуемые санитарные и технические нормы воздухообмена;
• удерживать необходимый микробиологический и химический состав атмосферы внутри помещений (уровень кислорода, степень радиологической чистоты и т.д.);
• минимизировать воздействие шумовых и вибрационных эффектов, возникающих вследствие движения воздуха по воздуховодам;
• исключить попадание химически опасных соединений из технологических зон в общие вентиляционные каналы;
• обеспечивать соответствие противопожарным требованиям (а также содержать отдельные противодымные контуры);
• минимизировать выброс вредных веществ в окружающую среду (в том числе и с точки зрения биологической чистоты воздушных потоков).

Несмотря на большой список отличий от классических систем вентиляции, базовые нормы, используемые при разработке вентиляционных комплексов для больниц, изложены в обобщённых указаниях СНиП 41-01-2003 «Отопление, вентиляции и кондиционирование воздуха».

Адаптацию этих норм к особенностям больничных зданий следует производить на основании следующих нормативов:

• СанПиН 2.1.3.1375–03. (Гигиенические требования к помещениям лечебных учреждений);
• ГОСТ ИСО 14644-1–2002 (а также ГОСТ Р ИСО 14644-4–2002, ГОСТ Р ИСО 14644-5–2005) в которых изложены требования к чистым помещениям;
• ГОСТ Р 52539–2006 (общие требования к чистоте воздуха в медицинских учреждениях).

Для обобщённой оценки энергозатрат и уровня сложности больничной вентиляции можно использовать следующие показатели:

• максимальная кратность воздухообмена определена для операционных и составляет 10 объёмов в час;
• расчётный приток воздуха на одного больного - 80 м³/час (для тяжелобольных – 100 м³/час);
• температура воздуха в операционных должна быть в диапазоне 21-22⁰С при влажности 50-60%.

Отдельно подчеркнём, что в медицинских учреждениях могут быть помещения, где от системы вентиляции напрямую зависит жизнь сотрудников. Пример проекта подобного типа – система воздухообмена для барокамер и экспериментальных кабинетов с повышенным содержанием кислорода или анестезирующих газов.

Следующий усложняющий фактор – необходимость внедрения в проект установок для корректировки химического и физического состава приточных потоков, причём во многих случаях это далеко не стандартное оборудование, требующее расчета дополнительных инфраструктурных систем (фильтры механической и биологической очистки, ионизаторы и стерилизаторы и пр.).

Схема вентиляции

Схема вентиляции медицинского учреждения, вне зависимости от его класса, подразумевает наличие следующих элементов:

• Вентиляционные выходы. Располагают при проектировании вытяжной системы вентиляции, на стенах в 10-15 см от потолка, и закрывают решётками.
• Распределители воздушного потока. Данное оборудование делится на 2 разновидности: потолочного и настенного типа.
• Система фильтров тонкой очистки (включает в себя проектирование лабораторий, вентиляция которых должна производиться постоянно).
• Вытяжные устройства.

Вентиляционные решётки допускается устанавливать на уровне пола, если в помещении применяется система вертикального удаления отработанного воздуха. Дополнительно могут быть установлены следующие элементы (даже для определённой зоны помещения):

• Устройства обеспечивающие однонаправленный, неоднонаправленный или комбинированный воздушный поток.
• Камера избыточного давления, позволяющая контролировать разницу давления во всём помещении.
• Стабилизатор струи.
• Перфорированные панели модульного типа, распределяющие воздушный поток по нескольким направлениям. Допускается размещать в любом месте.

На схемах, в обязательном порядке, предусматриваются помещения технического обслуживания, не оснащённые какими-либо устройствами, оборудование которых подразумевает только инструменты и хозяйственные принадлежности.

Проектируем по ГОСТу

Заданием на проектирование может стать подготовка вентиляционной системы абсолютно любого медицинского учреждения. При выполнении проекта следует руководствоваться:

• Общими требованиями по чистоте воздуха в лечебных учреждениях. ГОСТ Р 52539-2006.
• Организации лечебно-профилактических заведений и их санпин соответствует СП 60.13330.2012, СНиП 41-01-2003. Основные данные сразу по трём категориям: отоплению, вентиляции и кондиционированию.

В последнем СНиПе представлена вся необходимая информация: наличие числа коек, установка оборудования, а также представлены примеры расчета вентиляционной системы.

Проектирование вентиляции в больнице: основные сложности

Хоть здания больниц и клиник относятся к общественным зданиям, а не специальным, но они выделяются в отдельную группу со своими требованиями и нормами. При этом возникает множество проблем, потому что даже эта отдельна группа делится на общеклинические, инфекционные и специализированные больницы, диагностические и реабилитационные клиники, лаборатории и исследовательские институты, родильных дома и поликлиники, помимо этого санатории, аптеки, водолечебницы и множество других. Появились новые болезни, обновились технологии медицины, такое огромное разнообразие помещений и специфических требований к каждому кабинету требует огромного опыта и объема знаний для правильного организации воздухообмена, для избегания перетеканий. Именно поэтому наша проектная фирма по системам канализации, отопления и вентиляции особый упор делает на строительные нормы и опыт наших проектировщиков. Ведь превратить больницу из заведения, заботящегося о здоровье в источник их распространения не так уж тяжело.

В каких случаях допускается применение естественных вентиляционных систем

Естественная вентиляция — это перемещение воздушных потоков под влиянием естественной депрессии, т. е. перетекание потока из области высокого давления в участки пониженного давления.

Существует два вида естественной вентиляции:

• аэрация. Поступление воздушных потоков через отверстия в ограждающих конструкциях, проемы, технологические ниши
• инфильтрация. Потоки воздуха поступают через неплотности в конструкциях здания, стенах, через оконные или дверные проемы, зазоры и т.д.

Принципиальной разницы между этими двумя вариантами нет. Единственным отличием является возможность регулирования объемов поступающего воздуха при аэрации и неуправляемый инфильтрационный поток.

Внимание! Естественные вентиляционные системы обязательны для всех помещений лечебных учреждений, кроме чистых и особо чистых — операционных, палат ожоговых отделений, родильных отделений и т. д.

Используемые методы позволяют увеличить приток свежего воздуха и усиливают работу общеобменной искусственной вентиляционной системы.
