Проектирование вентиляции административного здания

Сегодня вентиляция административных помещений –  необходимость для нормальной работы людей, которые в них находятся. Существуют установленные нормы микроклимата, которые должны строго соблюдаться, не зависимо от планировки и даты постройки здания. В новых сооружениях уже на этапе проекта предусмотрена современная система вентиляции. В старых зданиях обновляются инженерные системы, прокладываются новые воздуховоды и устанавливаются соответствующие агрегаты.

Во всем мире действуют определенные нормы вентиляции общественных и административных зданий. Это обусловлено тем, что состояние воздуха в помещении напрямую влияет на здоровье людей, находящихся в нем.

Основные требования к качеству воздуха и системе вентиляции прописаны в СНиП. Ими руководствуются все проектировщики при расчете и подборе оборудования. Для различных типов зданий предусмотрены определенные требования к воздуху в помещении.

Какие задачи решаются при проектировании системы вентиляции административного здания:

• Обеспечение комфортного микроклимата во всех помещениях здания.
• Надежная работа без аварий и потери мощности даже в период интенсивной эксплуатации.
• Низкий уровень шума как внутри здания, так и снаружи. Работающие внешние блоки системы вентиляции могут создавать достаточно много шума и доставлять неудобства жителям ближайших домов.

Обозначим базовые понятия, которые определяют, какой должна быть вентиляция административных зданий.

Первое, что фиксируется в проекте –  тип здания и характер проводимых работ в его помещениях. Это может быть рабочий цех, склад, спортивное учреждение, офис и другие. Условно можно выделить три основные группы назначения вентиляции. Система направлена на обслуживание только людей в помещении, на обслуживание только оборудования или на обслуживание людей и машин вместе. А в административных зданиях чаще встречается комбинированный вариант, поскольку используется преимущественно маломощная офисная техника и рядом с ней всегда работают люди. Однако  для комнат с пультами управления, серверных и подобных помещений целесообразно рассчитывать систему вентиляции для обслуживания конкретного оборудования. Это будут иные требования к температуре и влажности воздуха в помещении в сравнении с теми, где постоянно находятся люди.

Какие данные нужны для расчёта вентиляции

Перечислим технические и организационные задачи, которые решает проектная организация прежде, чем рассчитать проект вентиляции для офиса:

• расчёт тепловых потоков и требуемых объёмов воздухообмена;
• аэродинамический расчёт каналов для транспорта входных и исходящих потоков воздуха;
• определение мощности обогревателей для приточной установки;
• выбор оборудования.

Для их решения с заказчиком согласовывается следующий набор данных:

• дислокация вентиляционной установки на архитектурном плане здания;
• предпочтительная (или допустимая) топология воздушных каналов;
• допустимая мощность всей вентиляционной системы;
• возможность подключения к водопроводу;
• наличие или возможность установки дренажной системы.

Кроме этого надо учитывать, что при подготовке исходных данных для расчета вентиляции офисных помещений следует учитывать не только требуемые объёмы воздухозамещения, но температурную карту помещения.

Необходимость учёта данного фактора обусловлена тем, что современные офисы плотно укомплектованы различным оборудованием, излучающим тепло и способным влиять не только на энергетическую эффективность вентиляции, но и на топологию воздушных каналов.

Этапы проектирования вентиляции для нового здания

Параметры вентиляционной системы, места расположения каналов и оборудования зависят от характеристик проектируемого здания — высоты, площади объекта, количества отдельных помещений, строительно-архитектурных решений. Поэтому перед проектированием вентиляции уже должны быть получены основные данные и характеристики здания. Непосредственная работа над проектом вентиляционной системы предусматривает следующие этапы:

• техническое обоснование, т.е. расчет производительности, количества вентиляторов, кондиционеров и насосов, иных параметров;
• расчеты потребляемой мощности энергооборудования;
• расчет массы вентиляционной системы и оборудования;
• расчет организации воздухообменов для каждого помещения издания в целом;
• выбор оборудования и материалов, которые будут использоваться подрядчиком;

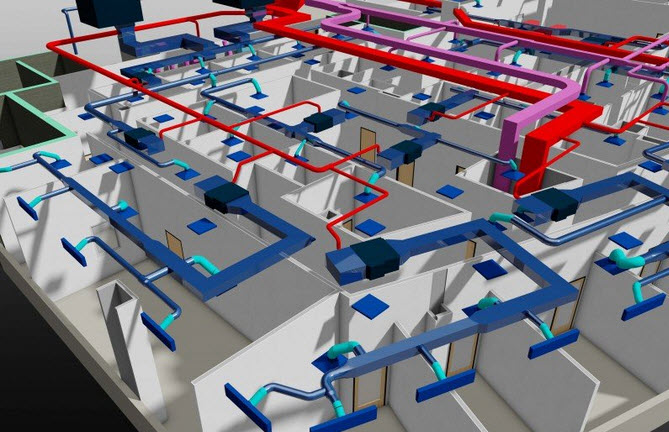

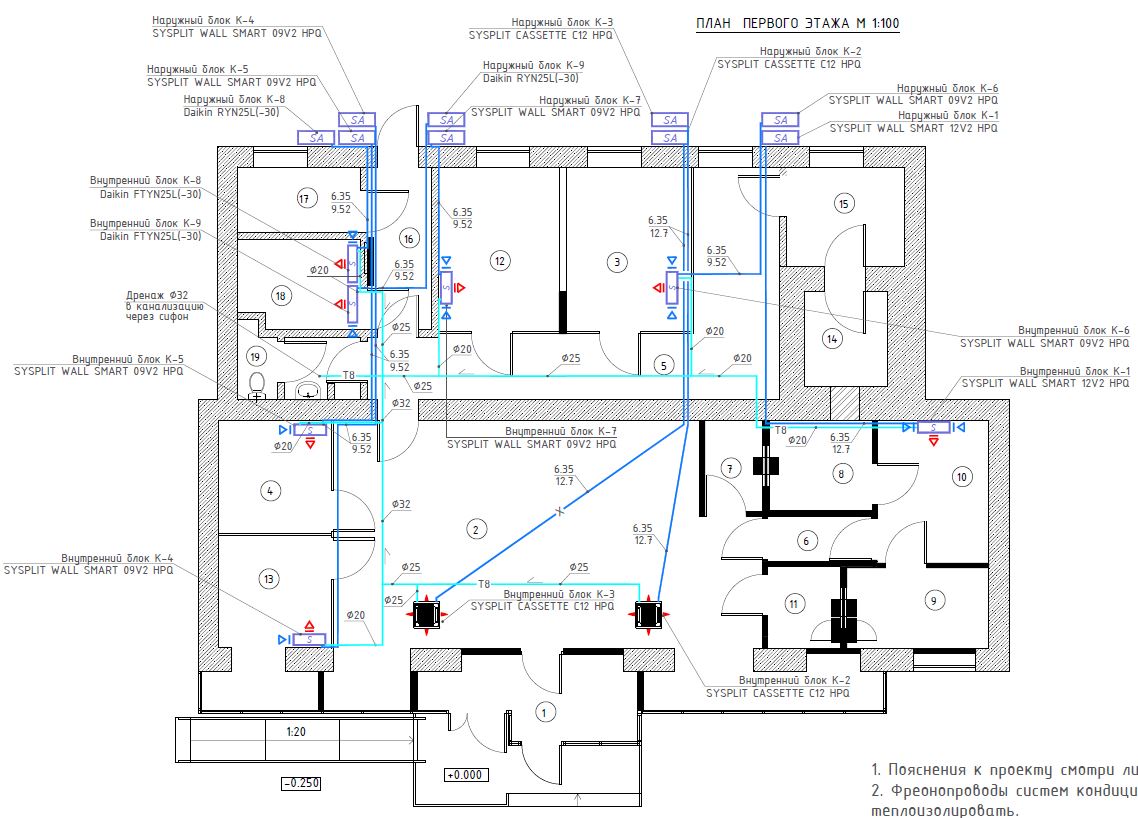

• подготовка чертежей аксонометрических схем воздуховодов и трубопроводов;
• оформление спецификаций по оборудованию, материалам, арматуре, иным показателям;
• включение раздела с вентиляционной системой в общий проект на строительство здания.

Этот перечень может отличаться для разных типов здания, особенно с учетом их назначения, будущих характеристик. Например, для МКД отсутствует требование об установке вентиляционного энергооборудования, тогда как для производств с вредными факторами это обязательное правило. Специалисты учтут все действующие нормы при проектировании системы вентиляции и оформлении общего проекта на здание.

Этапы проектирования при ремонтах и реконструкциях

Проектирование для проведения капремонта или реконструкции должно предусматривать соблюдение санитарных, пожарных, эксплуатационных и строительно-архитектурных норм. Проектировщик учтет результаты обследований существующего здания на следующих этапах работы:

• при технико-экономическом обосновании, т.е. определении возможности проведения работ, допустимых вмешательств в существующие системы и конструкции;
• при выборе планировочных и архитектурных решений;
• при разработке эскизного варианта размещения оборудования и вентканалов;
• при подготовке расчетной части и рабочего проекта, который будет направлен на согласования.

При проектировании будут определены ограничения и мощности действующей системы энергоснабжения, соблюдены показатели электротехнической и пожарной безопасности. Для каждого помещения и отдельных зон в них будут определены объемы воздухообмена, рассчитаны мощности силовых установок и сечения воздухопроводов.

С помощью специалистов можно подготовить проект практически под любое техническое задание заказчика. Обращайтесь, мы поможем даже в самой сложной ситуации!

Ошибки при проектировании

Один из важных вопросов, которые решаются проектировщиками при выборе принципиальных решений по системам климатизации офисных помещений, – выбор между механической и естественной вентиляцией. Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», вентиляцию с механическим побуждением (механическую вентиляцию) следует предусматривать в том случае, если метеорологические условия и чистота воздуха не могут быть обеспечены вентиляцией с естественным побуждением (естественной вентиляцией) и для помещений и зон без естественного проветривания (п. 7.1.2). Далее в этом же пункте указано, что допускается проектировать смешанную вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха. В помещениях с естественным освещением их световыми проемами в наружных ограждениях с объемом на каждого работающего 20 или 40 м3 (для общественных или производственных помещений соответственно) допускается использовать периодически действующую естественную вентиляцию через фрамуги, форточки.

Здесь еще раз можно напомнить о необходимости предусматривать компенсацию притока при устройстве в зданиях естественной вытяжной системы вентиляции.

Остается неопределенным вопрос определения потребного воздухообмена при проектировании зданий различного назначения, поскольку проектировщики и заказчики при составлении технического задания (ТЗ) трактуют его по-своему. Так, например, к одному и тому же помещению могут быть одновременно применены требования нескольких нормативных документов, а требования эти зачастую различаются.

Согласно СНиП 41-01-2003, для зданий административного или бытового назначения минимальный расход наружного воздуха должен составлять в помещениях с естественным проветриванием 40 м3/ч на человека, в помещениях без естественного проветривания 60 м3/ч на человека, в помещениях без естественного проветривания, в которых люди находятся не более двух часов непрерывно, 20 м3/ч на человека (приложение М). С другой стороны, есть СНиП 31-05-2003 «Общественные здания административного назначения», который распространяется в том числе на административные учреждения различных предприятий, в том числе промышленных, конторы (офисы), научно-исследовательские, проектные и конструкторские организации (приложение Е). Согласно этому СНиП, расход приточного воздуха в рабочие помещения сотрудников должен составлять не менее 20 м3/ч на человека (п. 8.5, табл. 8.1). В итоге имеется диапазон от 20 до 60 м3/ч на человека, который каждый проектировщик толкует по-своему.
