Монтаж приточно-вытяжной системы вентиляции

Застоявшийся в помещениях воздух негативно сказывается на производительности труда или комфортном пребывании людей. К современным сооружениям предъявляются строгие требования в отношении воздухообмена. Своды норм и правил регламентируют способы установки вентиляционных систем в помещениях различного назначения.

Приточно-вытяжная вентиляция – это высокотехнологичная система воздухообмена. Она выполняет принудительную подачу свежего и вывод застоявшегося воздуха за счет использования вентиляторов и другого оборудования. Подбор мощности и функциональности устройств создает оптимальные условия эксплуатации для определенных типов помещения.

Преимущества приточно-вытяжной вентиляции

Наличие полного комплекса оборудования в системе позволяет выполнять несколько функций одновременно. Требования и условия применения влияют на количество устанавливаемой техники. При использовании нескольких типов оборудования высокой мощности, владельцы получают ряд преимуществ:

• постоянную подачу очищенного воздуха из окружающей среды;
• вывод промышленных газов, застоявшегося воздуха и вредных химикатов;
• прогрев потоков воздуха перед подачей;
• увлажнение или осушение потоков в необходимой степени;
• рециркуляцию тепла с указанными пределами температурных режимов и прочее.

В бытовых условиях некоторые типы оборудования не используют, поскольку они становятся причиной лишних затрат. Однако комплекс устройств и требования к системе не ограничивают владельцев сооружения в выборе.

Что включает в себя приточно-вытяжная вентиляция?

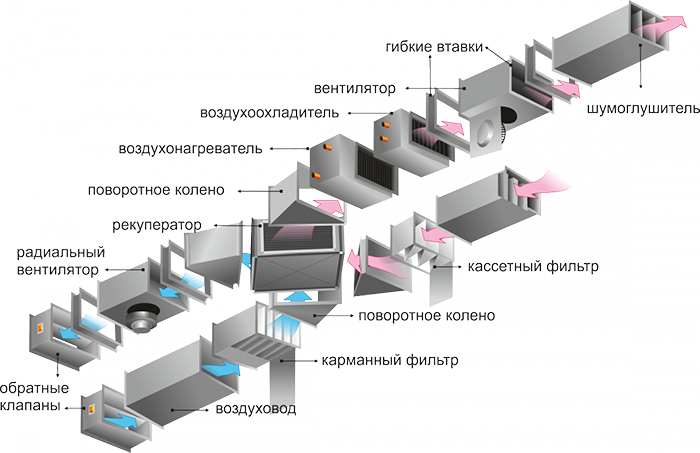

Системы состоят из нескольких элементов. В соответствии со стандартами или предпочтениями владельца, комплекс оборудования может отличаться. В комплекс устройств приточно-вытяжной вентиляции входят:

1. Воздуховоды. Главный элемент вентиляции. По ним распределяются потоки воздуха в заданных направлениях и указанном объеме. Изделия представляют собой трубопроводы, объединенные в общую сеть с помощью переходников, тройников и так далее. Диаметр воздуховодов выбирается согласно расчетным значениям, выявленным при составлении проектной документации.
2. Вентиляторы. Устройство осуществляет принудительную подачу воздуха в трубопроводы вентиляции. Они создают оптимальное давление в системе, позволяющее контролировать объемы проходящего через помещения воздуха за указанное количество времени. В бытовых условиях используются преимущественно центробежные вентиляторы, в промышленности применяются осевые устройства с высоким КПД.
3. Воздухозаборные решетки. Необходимый элемент защиты воздуховодов от попадания грязи, мусора и растительности. Решетки помогают снизить воздействие осадков и внешних факторов на функциональность вентиляции, а также упрощают обслуживание вентиляции.
4. Воздушные клапаны. При отключении техники необходимо исключить поступление воздуха в помещения извне. Для этого используются клапаны с электроприводом, работающие в автоматическом режиме. Чтобы избежать промерзания изделия в холодное время года, клапаны дополнительно оборудуются устройствами подогрева.
5. Фильтры. Препятствуют попаданию пыли, пуха и насекомых в помещение. Чаще всего для приточно-вытяжных вентиляций достаточно установить фильтр грубой очистки. Если помещение требует высокой степени очистки, используются тонкие очистные фильтры, сдерживающие частицы величиной 0,1 мкм. Такие изделия применяются в медицинских учреждениях, пищевой промышленности и других отраслях.
6. Калорифер. Основное оборудование, осуществляющее нагрев воздушных масс в холодное время года. Существуют устройства водного и электрического типа. Для бытовых условий подходят электрическое оборудование.
7. Рекуператор. Изделие помогает сократить расходы электроэнергии, необходимой для нагрева холодного воздуха. Без данного устройства на прогрев будет уходить порядка 50% электричества, необходимого для работы системы.
8. Шумоглушитель. Приточно-вытяжная вентиляция отличается достаточно высоким показателем издаваемого шума при работе. В бытовых условиях это сильно сказывается на комфорте. Специальные глушители подавляют звуки, издаваемые вентиляторами. Они бывают нескольких типов: камерные, сотовые, пластинчатые и трубчатые. Данный элемент не является обязательным.
9. Воздухораспределители. К данной категории также относятся воздухозаборники. Изделия помогают контролировать направление движения воздушных масс по вентиляции и рассеивать его по помещению в равных пропорциях.
10. Контрольно-измерительные устройства. Системы управления помогают регулировать рабочие режимы и устанавливать необходимые показатели с учетом времени работы, сезона эксплуатации и других факторов.
11. Системы безопасности. Согласно СНиП и ГОСТ, эксплуатация вентиляций без предохранительного оборудования запрещена. Устройства, входящие в состав системы безопасности, необходимы для прекращения работы всех устройств при возникновении пожаров и ряда проблем с оборудованием.

Некоторые элементы системы вентиляции можно не использовать. В определенных отраслях минимальное количество устройств регламентируется нормативной документацией для соблюдения установленных требований.

Этапы монтажа приточно-вытяжной вентиляции

Поскольку к системам предъявляются строгие требования даже в бытовых условиях, комплекс работ разделяется на несколько этапов и выполняется по всем стандартам и правилам. Алгоритм включает:

• расчет и проектирование системы вентиляции;
• сборку каналов;
• установку оборудования;
• пусконаладочные работы;
• сдачу системы в эксплуатацию.

Каждый пункт плана выполняется с учетом ряда факторов. В процесс входят определенные работы, проводимые согласно нормативной документации, поэтому каждый этап необходимо рассмотреть более детально.

Проектирование и расчет

Желательно составлять проектно-сметную документацию перед строительством сооружения. Если необходимо установить вентиляцию в уже возведенное здание, потребуется план жилья, по которому выполняют основные расчеты и проектирование относительно каждого помещения. При составлении проекта учитываются:

• место установки забора воздуха извне;
• способы равномерного распределения воздуха по всем помещениям;
• тип системы воздуховодов, их параметры и место установки;
• направление движения потоков (необходимо вести воздух от жилых комнат к санузлам);
• расположение точки вывода застоявшегося воздуха;
• места монтажа оборудования принудительного вывода воздуха;
• расположение отопительного оборудования в помещениях;
• допустимые уровни шума;
• мощность оборудования для нагрева и прочее.

Наиболее важным моментом является расчет объема поступающего и выводимого воздуха. Для этого проводятся сложные математические вычисления, основанные на площади помещений, общем пространстве, назначении сооружения и других факторов. В ходе расчетов выявляются оптимальные показатели, по которым осуществляется подбор оборудования и количество необходимых устройств.

Сборка каналов системы вентиляции

Монтаж воздуховодов выполняется после оштукатуривания поверхностей внутри помещений. Данный способ применим к случаям видимой установки каналов. Если необходимо встроить трубопроводы в стену, потребуется выполнить ряд дополнительных работ. В качестве воздуховодов используются вентиляционные коробы из следующих материалов:

• поливинилхлорид (пластик);
• алюминий;
• оцинкованная сталь.

Тип материала подбирается по выполненным расчетам и назначению вентиляции. В некоторых случаях достаточно использовать пластиковые гофры малого диаметра. Алюминиевые коробы – эффективное и долговечное решение, однако они значительно дороже.

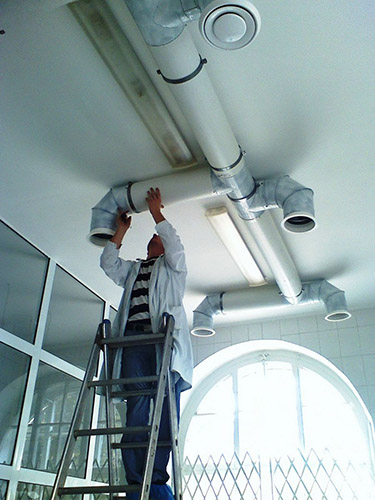

Чаще всего воздуховоды закрепляются на потолке в соответствии с разработанным проектом. Установка в верхней части помещений позволит в дальнейшем скрыть систему при большой высоте потолков. Рекомендуется делать для каждой комнаты отдельный рукав вентиляции. После установки всех элементов, в стенах высверливается отверстие для забора воздуха. В том же месте монтируются защитные решетки.

Установка оборудования

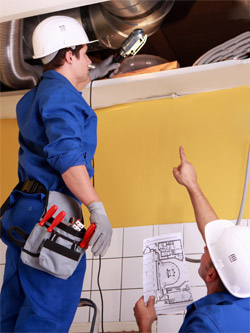

Устройства, подобранные для системы вентиляции, монтируются согласно схематическому плану. На данном этапе основная сложность заключается в подключении оборудования и сети питания. Для установки потребуется заранее определить места и способы подключения устройств. Процесс монтажа проводится в следующем порядке:

• устанавливаются очистные фильтры;
• монтируется калорифер;
• закрепляются вентиляторы;
• подключается рекуператор;
• подсоединяется кондиционер;
• устанавливаются остальные комплектующие (шумоглушители, клапаны и прочее).

Завершением работ по монтажу становится сверление отверстия для вывода воздуха из помещений. Его делают преимущественно в верхней части помещений и ведут через кровлю. Это потребует дополнительного утепления трубы на чердаке или под крышей. Затем подключается вытяжной вентилятор и проводится запуск системы.

Пуско-наладочные работы

Последним этапом становится пуско-наладка. Она крайне важна, поскольку позволяет определить наличие проблем с подключением, негерметичные зоны и прочие негативные факторы. Устранение недостатков на начальном этапе позволит избежать снижения функциональности вентиляционной системы в дальнейшем.

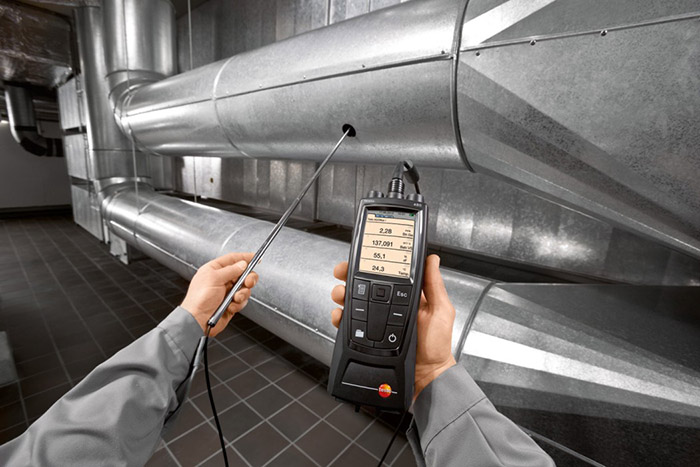

Если монтажом системы вентиляции на всех этапах занималась профессиональная компания, пусконаладочные работы будут выполняться с использованием специализированной диагностирующей техники. При этом по завершению работ сотрудники обязаны провести инструктаж, включающий:

• разъяснение способов регулировки оборудования;
• обязательные требования к эксплуатации;
• правила безопасности;
• рекомендуемое время обслуживания;
• подготовка системы вентиляции к сезонной эксплуатации и прочее.

Наша компания «ЕвроХолод» предлагает клиентам комплексные услуги по проектированию, расчету и монтажу вентиляционных систем. Выгодные условия и отличное качество работ помогут добиться эффективного воздухообмена в вашем доме, офисе или на предприятии с минимальными затратами. Мы подробно консультируем клиентов и предлагаем гарантийные сроки на предоставленные услуги.

Обучение и документирование

Вот основные компоненты, которые могут включать в себя документацию по системе вентиляции:

1. Технический проект: В техническом проекте описывается весь план системы вентиляции, включая расположение вентиляционных устройств, каналов, датчиков, рекуператоров и других компонентов. Этот документ предоставляет общий обзор всей системы.

2. Спецификации оборудования: В этом разделе описываются характеристики и технические данные каждого компонента системы вентиляции, такие как вентиляторы, рекуператоры, датчики и т.д. Это включает в себя мощность, эффективность, скорость воздушного потока и другие параметры.

3. Схемы и чертежи: Схемы и чертежи помогают в визуализации системы. Это могут быть планы расположения каналов, вентиляционных устройств, датчиков, а также схемы электрических подключений.

4. Электрическая схема: Электрическая схема описывает подключение электрических компонентов системы, таких как вентиляторы, датчики и контроллеры.

5. Настройки и параметры: В этом разделе описываются установленные параметры работы системы, такие как пороги температуры, влажности и другие значения, при которых система должна реагировать.

6. Руководство пользователя: Руководство пользователя дает инструкции по управлению системой вентиляции, включая информацию о настройках, переключении режимов, обслуживании и безопасности.

7. График обслуживания: В графике обслуживания указываются рекомендации по регулярному обслуживанию и проверке системы вентиляции, чтобы гарантировать ее эффективную и надежную работу.

8. Гарантийные и сертификационные документы: Эти документы подтверждают качество и надежность оборудования, используемого в системе вентиляции, и обеспечивают информацию о гарантийных условиях.

Вся эта документация помогает владельцам, операторам и обслуживающему персоналу правильно использовать, обслуживать и обновлять систему вентиляции. Дополнительную информацию о системах вентиляции можно посмотреть тут: https://www.air-ventilation.ru
