Проектирование инженерных систем

Комплексное проектирование инженерных систем – это процесс создания взаимосвязанных инженерных систем и сетей для комфортной эксплуатации зданий и помещений различного назначения. Разработка проектов необходимых инженерных разделов в одной проектной компании позволяет добиться максимально грамотной взаимосвязи всех инженерных сетей, что в дальнейшем позволит снизить Ваши затраты в процессе монтажа. Заказывая профессиональное проектирование инженерных систем «под ключ» в компании «ЕвроХолод», Вы получаете качественный проект, который сэкономит Ваши время и деньги, оставит приятные впечатления!

Основные направления проектирования инженерных систем

    Проектирование систем ОВиК:

    Проектирование систем ВК:

    Проектирование систем электроснабжения:

Действует гибкая система скидок и специальных предложений при проектировании в нашей Компании!

Online-калькулятор стоимости проектирования

Выберите тип помещений:
Площадь:
м2

Вентиляция

Кондиционирование

Холодоснабжение

Отопление

Теплоснабжение

Водоснабжение

Водоотведение

Электроосвещение и электрооборудование внутренних сетей

Дымоудаление

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

Прайс-лист на проектирование инженерных систем

Мы рады предложить Вам:

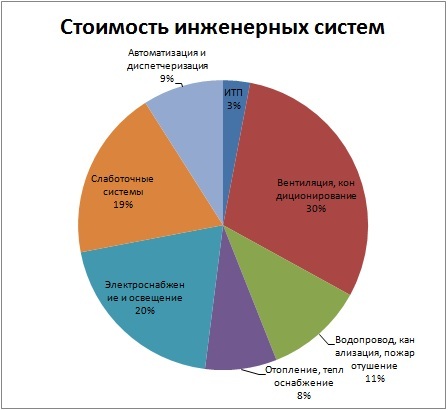

Диаграмма ниже иллюстрирует стоимость монтажа каждой инженерной системы в процентах от общей стоимости. Что касается строительства, то на инженерные системы приходится порядка 20–25% от общей стоимости возведения здания. Самый низкий процент (20%) — у жилых домов экономкласса, самый высокий (25%) — у объектов бизнес-класса. Именно здесь наиболее наглядно проявляется тот факт, что класс здания определяется именно качеством инженерных систем.

Стадии проектирования

Стадия "П"

Стадия «П» предназначена для проведения экспертизы проекта, для согласования с заказчиком, специализированными структурами.

На стадии проекта ("П") разрабатывается проектная документация, в состав которой входит:

  • Пояснительная записка с общим описанием концепции, принятой для объекта по разделам
  • Лист общих данных и характеристик инженерных систем
  • Планы инженерных систем по этажам в одну линию
  • Принципиальные схемы систем
  • Спецификация основного оборудования

Стадия "Р"

На стадии «Р» предоставляется рабочая документация для проведения строительно-монтажных работ.

Разработка рабочего проекта ("Р") включает в себя весь комплекс расчетно-проектных работ, в состав которых входит:

  • Расчёт воздухообмена, аэродинамический расчет, расчет теплопритоков и теплопотерь, гидравлический расчет
  • Лист общих данных и характеристик принятых инженерных систем

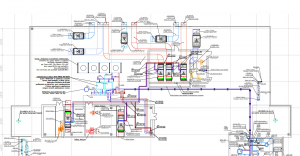

  • Планы всех этажей с разводкой инженерных систем с указанием всех сечений (диаметров), расчетных расходов, типов и количества воздухораспределительных устройств, привязок оборудования, электрических нагрузок и другой необходимой информацией для монтажа инженерных систем
  • Аксонометрические схемы инженерных систем
  • Спецификация оборудования и материалов
  • Смета

Что Вы получите в результате проектирования инженерных систем

  • Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
  • Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
  • Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
  • Спецификации оборудования и материалов

Проектирование сопровождается целым рядом различных работ, так как в системах обеспечения микроклимата и очистки воздуха используется современное и высокотехнологичное оборудование. Из-за этого проектирование требует точных инженерных расчётов и тщательной проработки.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта Сроки
  Стадия «П» Стадия «Р»
До 300 м2 от 7 рабочих дней от 7 рабочих дней
300-600 м2 от 10 рабочих дней от 15 рабочих дней
600-1000 м2 от 20 рабочих дней от 25 рабочих дней
1000-2000 м2 от 30 рабочих дней от 40 рабочих дней
Свыше 2000 м2 Определяется индивидуально

Данные, которые предоставляет заказчик

  • Архитектурно-строительные чертежи здания
  • Дизайн проекта (при наличии)
  • Технологический проект (при наличии)
  • Проектные данные на существующие инженерные системы
  • Техническое задание на проектирование

Этапы разработки проекта инженерных систем

В зависимости от сложности объекта содержание и объем проекта меняется, но можно выделить основные этапы:

На первом этапе подготавливаются данные для расчёта нагрузки на оборудование по каждому помещению:

  • Выбираются расчётные параметры внутреннего и наружного воздуха
  • Составляется тепловой баланс помещения
  • Определяется минимальное количество наружного воздуха, подаваемого в помещения
  • Выбирается схема организации воздухообмена, место установки кондиционеров и радиаторов отопления

На втором этапе определяются следующие показатели: нагрузка по холоду и теплоте на систему кондиционирования воздуха и нагрузке по теплоте на калориферы вентиляционных установок.  Определяется тип систем: VRF, чиллер и проч.

На третьем этапе разработки проекта выполняется подбор основного оборудования.

На четвёртом этапе создания проекта осуществляется конструирование системы трубопроводов, холодоснабжения фэнкойлов, сети воздуховодов центральной системы кондиционирования, а также аэродинамический расчёт воздуховодов и гидравлический расчёт трубопроводов. Подбирается вентиляционный агрегат центрального кондиционера и дополнительное оборудование (теплообменники, насосные станции, отдельные насосные группы, баки-аккумуляторы, предохранительные клапаны и пр.).

На пятом этапе разрабатывается функциональная схема автоматического регулирования местно-центральной СКВ.

Технический отдел решает следующие задачи

  • Разработка полного комплекта проектной документации
  • Согласование проектной документации с надзорными органами и другими городскими службами
  • Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене
  • Экспертиза готовых проектов
  • Авторский и технический надзор за выполнением монтажных работ

Особенности проектирования внутренних коммуникаций

Перечень внутренних инженерных систем зданий достаточно широк:

  • отопление помещений;
  • вентиляция помещений (в том числе противодымная);
  • система кондиционирования помещений;
  • водопровод;
  • канализация (в том числе ливневая);
  • пожаротушение (водяное, пенное, порошковое, газовое);
  • пожарная сигнализация, противопожарные мероприятия;
  • ИТП (индивидуальные тепловые пункты);
  • электроснабжение, защита от молний, заземление;
  • освещение;
  • охранная сигнализация и видеонаблюдение;
  • система контроля и управление доступом и др.

При этом порядок их проектирования обычно строго определен: начинают работы с создания проектов систем отопления, вентиляции, водоснабжения и канализации, а также противопожарных систем, заканчивают — проектированием систем электроснабжения и ИТП.

Проектирование внутренних инженерных систем также включает в себя и такие технологические составляющие, как радиофикация и телефонизация, прокладывание телевизионных кабелей и линий локально-вычислительной сети, часофикация, автоматизация и диспетчеризация, разработка АСКУЭ (автоматизированная система контроля и учета электроэнергии) и т.д.

Ошибки при проектировании внутренних сетей могут существенно повлиять на эффективность «функционирования» всего сооружения. Так, независимая разработка проектов разных коммуникационных систем может привести к серьезным проектным просчетам. Например, внушительные габариты инженерного оборудования приведут к существенному сокращению рабочей площади помещений, потолки из-за нагромождения коммуникационных сетей в верхней части помещений окажутся низкими, а ошибки в выборе системы кондиционирования могут стать причиной неоправданно высокой стоимости эксплуатации (например, при использовании чиллер-фанкойлов в небольших зданиях).

Одним из самых популярных и инновационных направлений на сегодняшний день являются «зеленые технологии» в инженерных системах. В их основе лежит использование природных источников энергии, экологичных материалов и др. На Западе все чаще при строительстве используются энергоэффективные технологии, которые обладают большей экологичностью, а также позволяют существенно снизить затраты на энергию при эксплуатации здания. Например, среди новейших направлений можно назвать следующие:

  • система отопления на базе теплонасосных установок, использующих низкопотенциальную тепловую энергию земли;
  • естественная вентиляция;
  • система кондиционирования с использованием «холодных потолков» и «балок»;
  • солнечные коллекторы;
  • энергосберегающие светильники;
  • автоматика, управляющая освещением, вентиляцией, кондиционированием от датчиков движения или объема, отслеживающая протечки и т.п.

А также десятки экзотических технологий, таких как выработка энергии при наезде автомобилей на подвижные пластины, вмонтированные в полотно дороги, трубы световоды, охлаждение воздуха в воздуховодах, проходящих под землей, и т.п.

В России на данный момент существуют проблемы с внедрением «зеленых технологий», однако в последнее время наметились положительные изменения. В 2013 году было принято постановление Правительства РФ от 28.05.2013 № 449 «О механизме стимулирования использования возобновляемых источников энергии на оптовом рынке электрической энергии и мощности», устанавливающее приоритетность использования возобновляемых источников энергии (ВИЭ). Однако для полноценного внедрения ВИЭ и адаптации рынка к новым условиям необходимо время. На данный момент Россия достигла весомых результатов только в биотопливной отрасли, в частности, в области производства древесных гранул, которые экспортируются в Европу.

«Зеленая энергетика» в ЕС
В ЕС действует энергетическая стратегия, согласно которой уже к2020 году страны ЕС должны обеспечить 20-процентное сокращение выбросов парниковых газов, увеличение до 20% доли возобновляемой энергии и 20-процентное повышение энергоэффективности.

Другой тенденцией является 3D-проектирование инженерных систем. 3D-визуализация упрощает понимание проекта всеми заинтересованным сторонами, а также снижает риск допущения ошибок на этапе монтажа. Однако даже на Западе 85% инженеров пока предпочитают использовать 2D-программы. Частично этот факт объясняется тем, что стандарты на документацию созданы именно под данный формат. Легальным документом признается традиционный чертеж, а дорогостоящая 3D-модель пока имеет статус приятного дополнения к проекту. К тому же не все смежники, партнеры по разработке и поставщики оборудования готовы принимать информацию в виде 3D-моделей.

Обратите внимание!
Применение энергосберегающих технологий делает проект дороже на 20–30%, но такие сооружения крайне востребованы даже при том, что арендная ставка устанавливается выше на 5–10%, чем для обычных зданий.

Проектирование наружных инженерных систем

Проектирование наружных инженерных систем осуществляется вслед за внутренними и находится в тесной взаимосвязи с ними. Специалисты выделяют две главные ошибки, которые могут полностью «загубить» проект наружных систем. Первая ошибка заключается в создании проекта без разработки технических условий, что бывает довольно часто. Вторая ошибка — разработка проекта наружных коммуникаций без учета проекта внутренних сетей. Наконец, проектировщики нередко упрощают проекты, отказываясь от детализации с целью сокращения временных затрат, что приводит к проблемам на этапе монтажа.

В целом проектирование наружных инженерных систем включает в себя сложнейший комплекс работ — прокладка тепловых коммуникаций, электрических сетей, водопровода и труб канализации, систем дренажа и водоотведения, газопровода, наружного освещения и сетей связи, которые выполняются последовательно. При этом должны учитываться характеристики почвы, особенности расположения здания и уже существующих коммуникационных сетей. Одна из самых сложных систем — канализационная. При ее проектировании принимается в расчет множество нюансов, в том числе объем отводимых ежедневно стоков. В зависимости от максимального и среднего количества выбирается тип канализационного накопителя. Не менее важными являются проекты наружного водоснабжения, электро- и теплоснабжения. В целом последовательность проектирования выстраивается исходя из взаимосвязи наружных систем с внутренними и друг с другом.

Наши объекты

В компании «ЕвроХолод» проектирование проводится только квалифицированными специалистами, обладающими опытом работы и высокими профессиональными навыками в области решения инженерных задач любой степени сложности для объектов различного назначения:

  • Офисы и административные здания
  • Квартиры и коттеджи
  • Кафе и бары
  • Бассейны
  • Торговые помещения
  • Производственные здания и помещения
  • Спортзалы, фитнес-центры
  • Культурно-зрелищные учреждения (кинотеатры, развлекательные центры)
  • Гостиницы, отели
  • Автостоянки, автосервисы, АЗС
  • Санатории, пансионаты, дома отдыха
  • "Чистые помещения", поликлиники, больницы
  • И другие объекты ...

Наши объекты

Отправить заявку на проектирование


    Отправить и получить ответ

    Проектирование от компании "ЕвроХолод"

    • Профессионализм и богатый опыт работы – формирование проекта высококлассным специалистом позволяют найти максимально успешное решение, независимо от сложности и масштабов. Благодаря применению многократно проверенных инженерных решений, мы выбираем для Вас самые лучшие варианты инженерных систем.
    • Оперативность – мы имеем богатый опыт проектирования объектов различной сложности и имеем возможность выполнять нашу работу качественно и в согласованные сроки.
    • Надежность - наличие свидетельства СРО (сделать ссылку на сро по проектированию), сертификатов поставщиков, дилерские сертификаты.
    • Экономия денег – за счет снижения материалоемкости и выбора оптимально подходящего решения на стадии проектирования.

    Акции и Скидки

    При проведении комплексного проектирования в Компании «ЕвроХолод»:

    • Предоставляем скидку на общую стоимость комплексного проектирования при условии проектирования 3-х и более разделов
    • Предоставляем скидку на поставку оборудования и материалов
    • Проводим инструктаж по управлению смонтированными системами
    • Предлагаем бесплатное разовое сервисное обслуживание (при условии реализации проекта «под ключ» – проектирование, поставка, монтаж)

    Наша Компания совместно с комплексным проектированием предоставляет дополнительные услуги:

    • Предоставление смет и листов подбора оборудования на основании проектной документации
    • Разработка инженерной документации для проведения тендера. Мы поможем выбрать наиболее подходящее именно Вам решение
    • Разработка мероприятий по обеспечению соблюдения требований энергетической эффективности, составление энергетического паспорта
    • Подбор и поставка оборудования и материалов
    • Проведение монтажных работ
    • Проведение сервисного обслуживания
    • Переподбор оборудования
