Проектирование крышного кондиционера

Чтобы получить коммерческое предложение, позвоните нам по телефону 8 (495) 745-01-41 или отправьте быструю заявку.

Общая информация

Крышные кондиционеры - это промышленные кондиционеры, которые представляют собой холодильную машину, конструктивно выполненную в виде моноблока, предназначенного для установки на плоских кровлях зданий. Если крыша имеет наклон, то кондиционер устанавливается на специaльныx рамах.

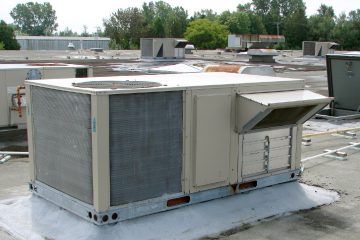

Крышный кондиционер (иначе, руфтоп) имеет моноблочную конструкцию и монтируется на кровле зданий и сооружений. Он состоит из двух секций – компрессорно-конденсаторной с хладоновым контуром для охлаждения (нагрева) воздуха, а также секции воздухоподготовки и подачи его в обслуживаемые помещения.
Руфтопы могут не только охлаждать/нагревать воздух до заданной температуры, но и вентилировать  помещения, подавая туда очищенный и обработанный свежий наружный воздух. Крышные кондиционеры применяют в основном для больших одноэтажных помещений с общей кровлей.
Преимущества такого конструктивного решения очевидны - отсутствие необходимости прокладки трубных линий хладагента, позволяющее сократить время и стоимость монтажных работ, полная заправка хладагентом на заводе-изготовителе, обеспечивающая экологическую безопасность и энергоэффективность оборудования. Руфтопы используются для кондиционирования и вентиляции больших торговых центров, спортивных сооружений, конференц-залов, т.е. больших помещений с общей крышей.
С помощью руфтопов возможно одновременное выполнение вентиляции, охлаждения и нагрева воздуха. Свежий воздух забирается с улицы через заборную решетку, а рециркуляционный - из помещения по системе воздуховодов. Обычно крышные кондиционеры применяются для кондиционирования и вентиляции больших супермаркетов, кафе, ресторанов спортивных сооружений, аэропортов, вокзалов, конференц-залов, т.е. больших открытых залов с общей крышей.


Особенности руфтопов:

  • высокая экономичность и надежность;
  • система автоматического управления позволяет выбрать режим работы для обеспечения заданных параметров воздуха в обслуживаемом помещении;
  • небольшие масса и габариты;
  • простота монтажа и эксплуатации;
  • один агрегат может работать в  нескольких режимах – кондиционирование, нагрев воздуха и вентиляция;
  • достаточно широкий диапазон производительности по охлаждению/нагреву (7…450 кВт) и воздуху (1500…55000 м3/час);
  • низкий уровень шума.

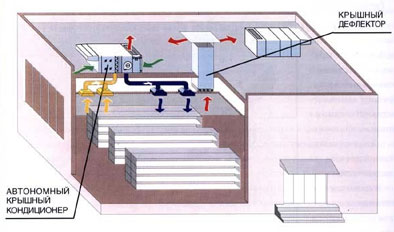

Принцип работы и ключевые параметры крышных кондиционеров

Крышные кондиционеры работают в следующей последовательности: С помощью клапана подмеса или вентилятора в рабочий блок закачивается свежий кислород. Через обратный воздуховод в камеру смешивания попадает воздух из помещения. В камере с помощью клапана происходит смешивание воздуха. Смешанный газ проходит через фильтр, где происходит удаление пыли, грязи и других инородных элементов.

Очищенный воздух попадает в камеру испарителя или конденсатора, в зависимости от того, какая стоит задача – обогрев или охлаждение. При отсутствии нагревателя (теплового насоса) кондиционер может работать только в режиме охлаждения. Готовый воздух (нагретый или охлаждённый) с помощью главного вентилятора подаётся в воздуховоды, идущие в помещения здания.

Газовый нагреватель служит дополнительным средством не только поднятия температуры воздуха, но и для поддержания рабочего температурного уровня в самом блоке. Такая функция очень важна для работы зимой при низких температурах.

Основные характеристики, на которые нужно обращать внимание при планировании монтажа оборудования на крыше:

  1. Мощность.
  2. Функциональные возможности регулирования работы кондиционера (количество режимов).
  3. Возможности монтажа в зависимости от типа крыши (плоская, наклонная, многоуровневая и т. д.).

Это важно! Модели Руфтопов существенно разнятся между собой по мощности: от 8 до 140 кВт. Мощность определяет расход воздушных потоков. Он может варьироваться от 1500 до 25 тыс. куб. м./ч.

Проектирование крышных кондиционеров

Разработка проекта по обеспечению комфортных климатических условий - это процесс индивидуальный и очень емкий. Многообразие способов поддержания необходимых условий в помещении настолько огромно, что можно предусмотреть все параметры и требования. Компания «ЕвроХолод» осуществляет проектирование кондиционирования для помещений и зданий различного назначения. Мы работаем как с объектами, строящимися с нуля, так и с давно построенными зданиями.

Состав рабочей документации:

  • общие данные;
  • планы этажей;
  • разрезы (при необходимости);
  • принципиальная схемы холодильного центра (если система чиллер-фанкойл);
  • аксонометрические схемы системы холодоснабжения;
  • аксонометрические схемы дренажа;
  • спецификация оборудования и материалов.

По желанию заказчика компания «ЕвроХолод» выполняет авторский надзор по выполненному проекту.

Если вам необходимо услуги профессионалов по проектированию кондиционирования, вентиляции и отопления, обращайтесь в компанию «ЕвроХолод». Работая с нами, вы заметно экономите время и деньги.

Проектирование осуществляется в соответствии с допуском к работам, оказывающим влияние на безопасность объектов капитального строительства.

1-й этап - так называемый проект ТЭО (технико-экономическое обоснование).

На этой стадии проектирования по укрупненным показателям производят выбор и технико-экономическое обоснование типа системы, определяют технические площади для установки этого оборудования, а также определение в первом приближении ее основных характеристик: производительности по воздуху, холоду и теплу, типа и числа центральных или автономных кондиционеров, их расположения, типа и расхода тепло и хладоносителей, типа и числа холодильных машин, насосов, установленной мощности электрооборудования, массы системы.

При этом устанавливают предварительную стоимость системы. Разрабатывают принципиальную (предварительную) схему системы. Ранее в практике проектирования за этапом ТЭО следовал технический проект. С появлением блочного оборудования эти две стадии проектирования объединены и теперь в практике проектных организаций это ТЭО. В коммерческих фирмах - это технический проект. После утверждения заказчиком ТЭО разрабатывают рабочий проект - это наиболее ответственная стадия проектирования.

2-й этап - рабочий проект разрабатывается на основании строительных планировок, теплотехнических характеристик строительных конструкций и технологического (подробного со спецификацией) задания. Производят расчет тепловлаговыделений и на его основании расчет воздухообмена для каждого помещения, обеспечивающий требуемые параметры. Подбирают оборудование (с определением всех его характеристик), обеспечивающее необходимый воздухообмен и потери напора в сети. Окончательно выбирают тип и принципиальную схему системы и определяют ее характеристики, количество воздухораспределителей и т. д.

Вычерчивают планы с нанесением оборудования и разводкой сетей воздуховодов и трубопроводов. Далее чертят аксонометрические схемы сетей воздуховодов и трубопроводов. Выполняют аэродинамические и гидравлические расчеты. Определяют уровень шума. Заполняют спецификации по оборудованию, материалам, арматуре и т. д. с указанием фирмы-изготовителя и стоимости. После согласования заказчиком проекта в СЭС и пожарной инспекции, если есть замечания по проекту, вносят коррективы. На основе этой документации производят заказ оборудования. На этом стадия проектирования заканчивается.

Рабочие чертежи передаются монтажникам на объект. После окончания монтажных работ монтирующими организациями составляются исполнительные чертежи и исполнительная сертификация. Высокий  квалификационный  уровень  проектного  отдела поддерживается путем тренингов инженерного состава в передовых зарубежных компаниях.

Программы для разработки проекта

Существует множество компьютерных программ, которые позволяют наиболее точно разработать проект по кондиционированию и вентиляции воздуха в помещении. На основе заложенных данных, программа сделает максимально верные расчеты и позволит осуществить подбор требуемого оборудования и сам процесс монтажа в кратчайшие сроки.

Заказчику производства работ важно иметь начальные представления о различных типах систем компьютерных расчетов, чтобы выбрать наиболее подходящую программу для решения конкретной задачи по проектированию системы кондиционирования воздуха в зависимости от типа помещения и требований к эффективности работы кондиционеров и сплит-систем.

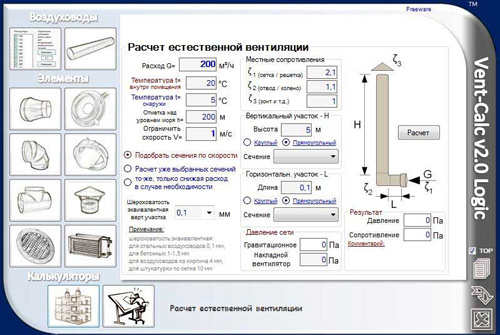

Интерфейс программы Vent-Calc

Интерфейс программы Vent-Calc

К числу наиболее популярных программ, используемых в проектировании систем кондиционирования и вентиляции можно отнести: «VentCalc», «Поток», «VSV», «RTI», «KALOR», «BOLER», «STOL», «VIBROS».

Важно! Однако какими бы простыми не были эти программы в использовании, сделать самостоятельный расчет будущего проекта кондиционирования непрофессионалу будет не под силу – только проектные организации с большим опытом работы в сфере климатического оборудования смогут осуществить весь спектр проектных работ с подбором соответствующей документации и максимальными разъяснениями по проекту.

Монтаж

Благодаря моноблочной конструкции эти кондиционеры отличается простотой монтажа и обслуживания.

Возможны следующие варианты установки крышного кондиционера:

  • На плоской крыше;
  • На наклонной крыше;
  • На опорной стенке;
  • На фундаменте рядом с объектом.

Что учитывать при монтаже:

  • Крышные кондиционеры имеют воздушное охлаждение конденсаторов с помощью встроенных вентиляторов. Именно поэтому при установке кондиционеров необходимо обеспечить беспрепятственный подход и выход воздуха, а также исключить вероятность попадания воздуха с выхода на вход вентилятора.
  • Обеспечить свободный доступ для проведения монтажных, пусконаладочных и эксплуатационных работ.
  • Учитывать, что во время охлаждения крышный кондиционер «отдает» в окружающую среду большое количество тепла.
Этапы монтажа:
  • Установка кондиционера.
  • Монтаж воздуховодов.
  • Монтаж дренажной линии.
  • Заправка хладагента.
  • Возможно изменение направления воздушного потока (с горизонтального на нисходящий).
  • Монтаж пульта дистанционного управления.
  • Электромонтаж.
  • Регулировка натяжения ремня.
  • Пуско-наладочные работы.

Монтаж крышных кондиционеров можно отнести к разряду сложных, поэтому их установка требует высокой квалификации монтажников. Во многом качество работы крышных кондиционеров зависит не столько от самого оборудования, сколько от качественно выполненного монтажа, применяемого оборудования, используемых комплектующих и расходных материалов.

В компании "ЕвроХолод" монтаж проводится специалистами монтажного отдела - только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу крышных кондиционеров. Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности.

В заключении еще раз хочется подчеркнуть важность проведения проектных работ квалифицированными специалистами — ведь профессионалы своего дела помогут не только подобрать и разработать оптимальный проект кондиционирования помещения, но и решить сложные вопросы его согласования.
